Mercedes SK 4 x 4 Zugmaschinen Umbau in einen Kipper

Hallo Andreas ,

würde mich auch sehr interessieren .

Denn in der Zwischenzeit fangen meine Ketten beim Laufen etwas zu knarren .

Habe nochj nicht die Stellen gefunden die das Geräusch erzeugen .

Grüße Bodo

Hallo ,

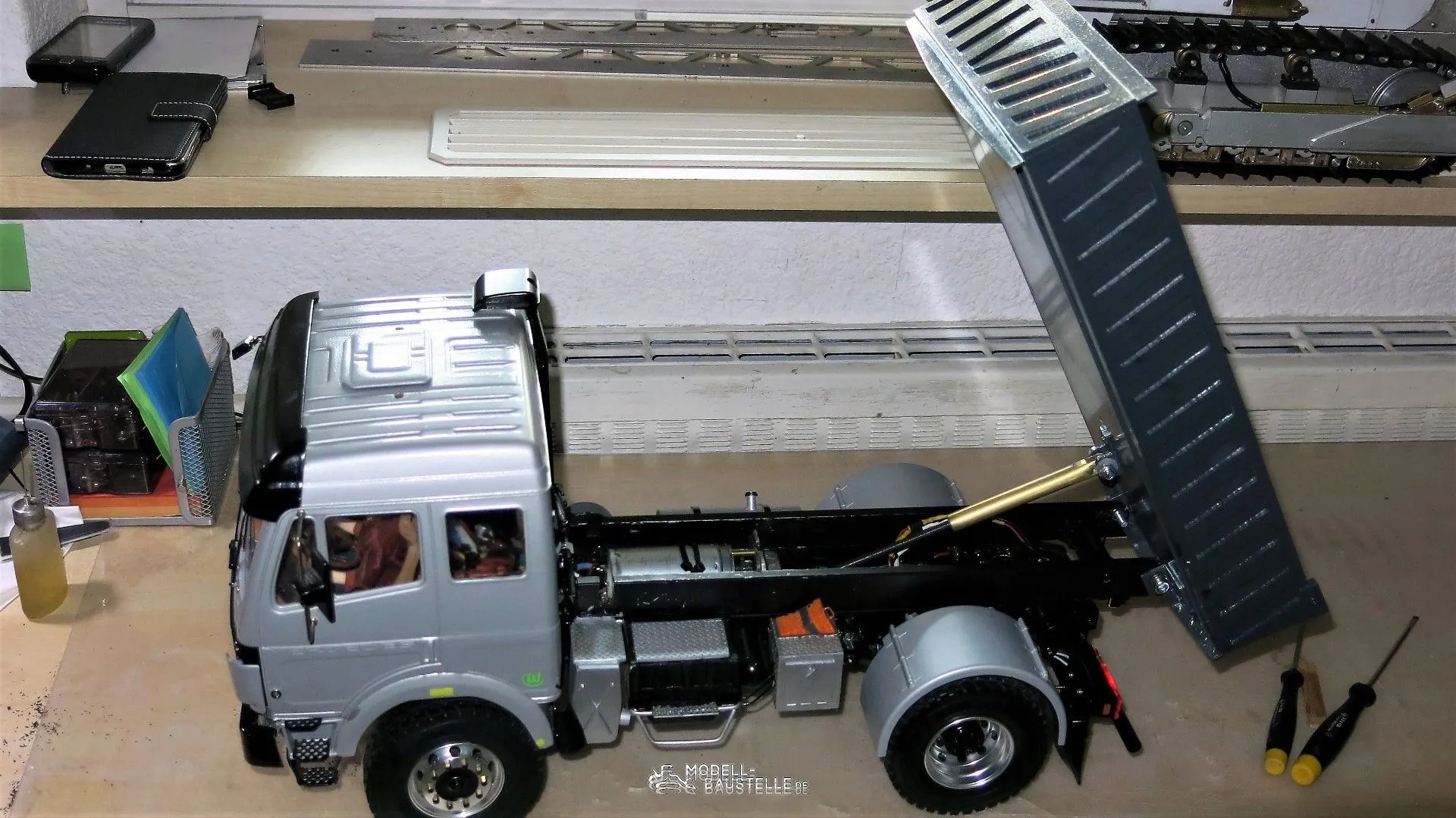

nach wenigen Tests was das kippen der Pritsche betraff war sofort klar , der CTI Hubzylinder sieht zwar sehr nett aus aber das war es dann auch schon.

Für diesen Zweck ist er nicht geeigner , komplett überfordert aber dafür ja auch nicht entwickelt .

Also habe ich mich hin gesetzt , eine Spindel gebaut einen passenden Motor ( RB35 mit ca. 100 Umin ) in meinem Fundus gesucht und auch gefunden ,

das Gleiche mit einem Kardangelenk und für Die Fotos einfach mal in das Fahrzeug gelegt .

Wie man auch ganz gut erkennen kann wird auch der Anlenkpunkt gleich mit höher gesetzt .

So kann die Motorkraft auch gleich besser umgesetzt werden .

Morgen wird Alles justiert und verbaut .

Grüße Bodo

Hallo Brian ,

müste eigentlich funktionieren , habe vor Kurzem etwas Ähnliches für einen Krampeanhänger gebaut .

Bei dem läuft es einwandfrei .

Mal sehen , beim Kipper wird es sich Heute zeigen .

Grüße Bodo

Hallo ,

dachte schon ich bekomme die Spindel überhaupt nicht zum laufen.

Habe auch immer noch ein kleines Problem darin aber das kann ich auch später noch beseitigen .

Grundsätzlich kann ich sagen : das Kippproblem ist gelöst ( das wird die Praxis auf dem Parcour zeigen ) .

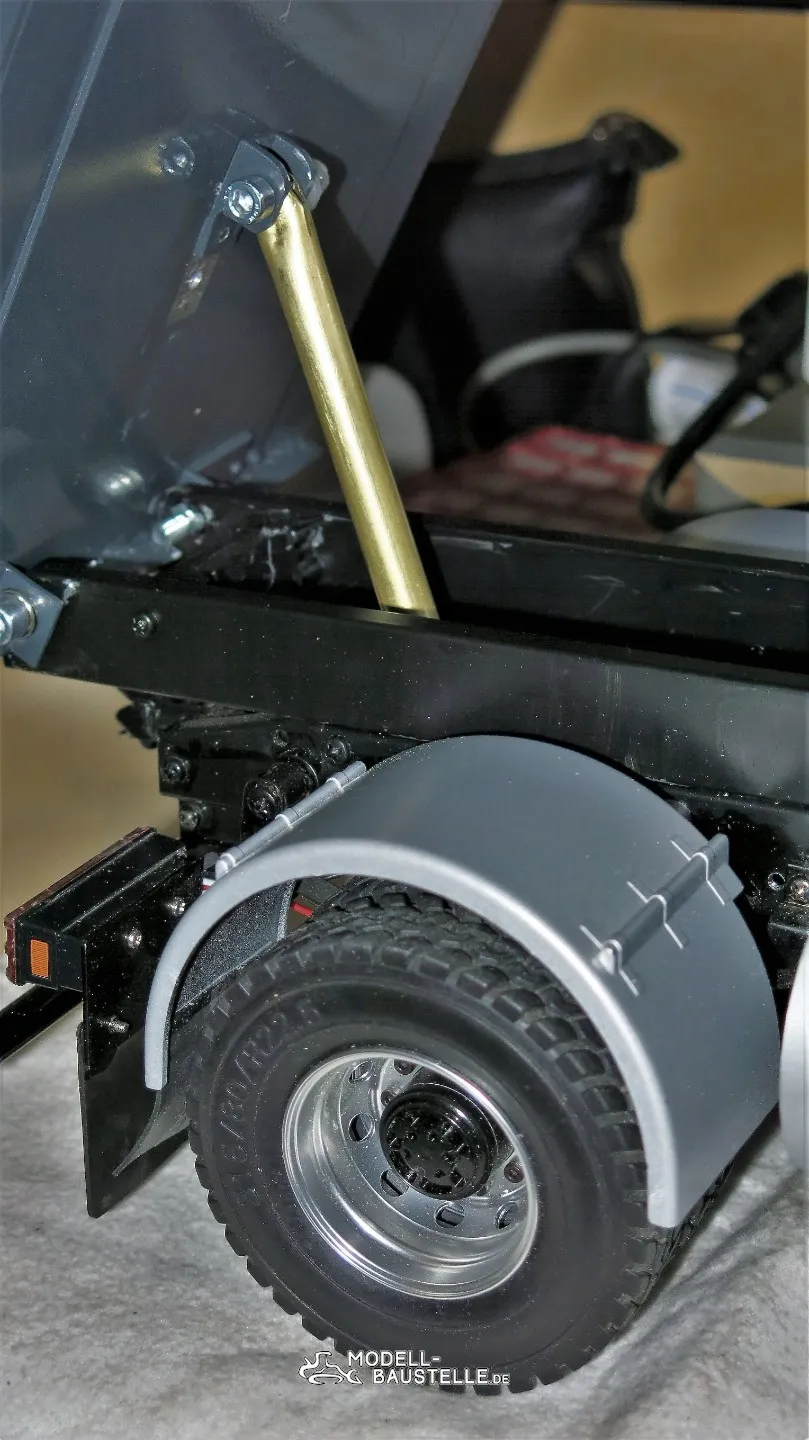

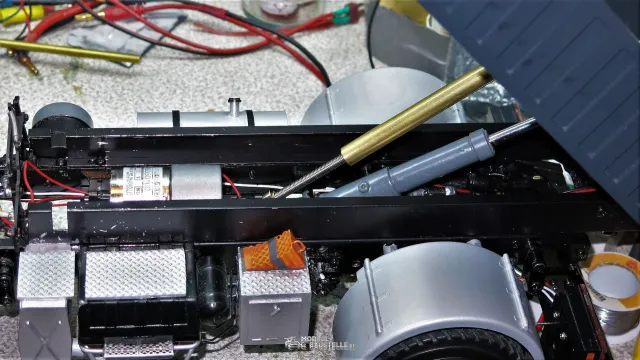

Der jetzige Hubsatz besteht aus einer M5 Langmutter die in ein 8 mm Messingrohr gepresst wurde ,

einem Stück M5 Gewindestange , einer Kardankupplung und einem RB35 Motor mit ca 100 Umin .

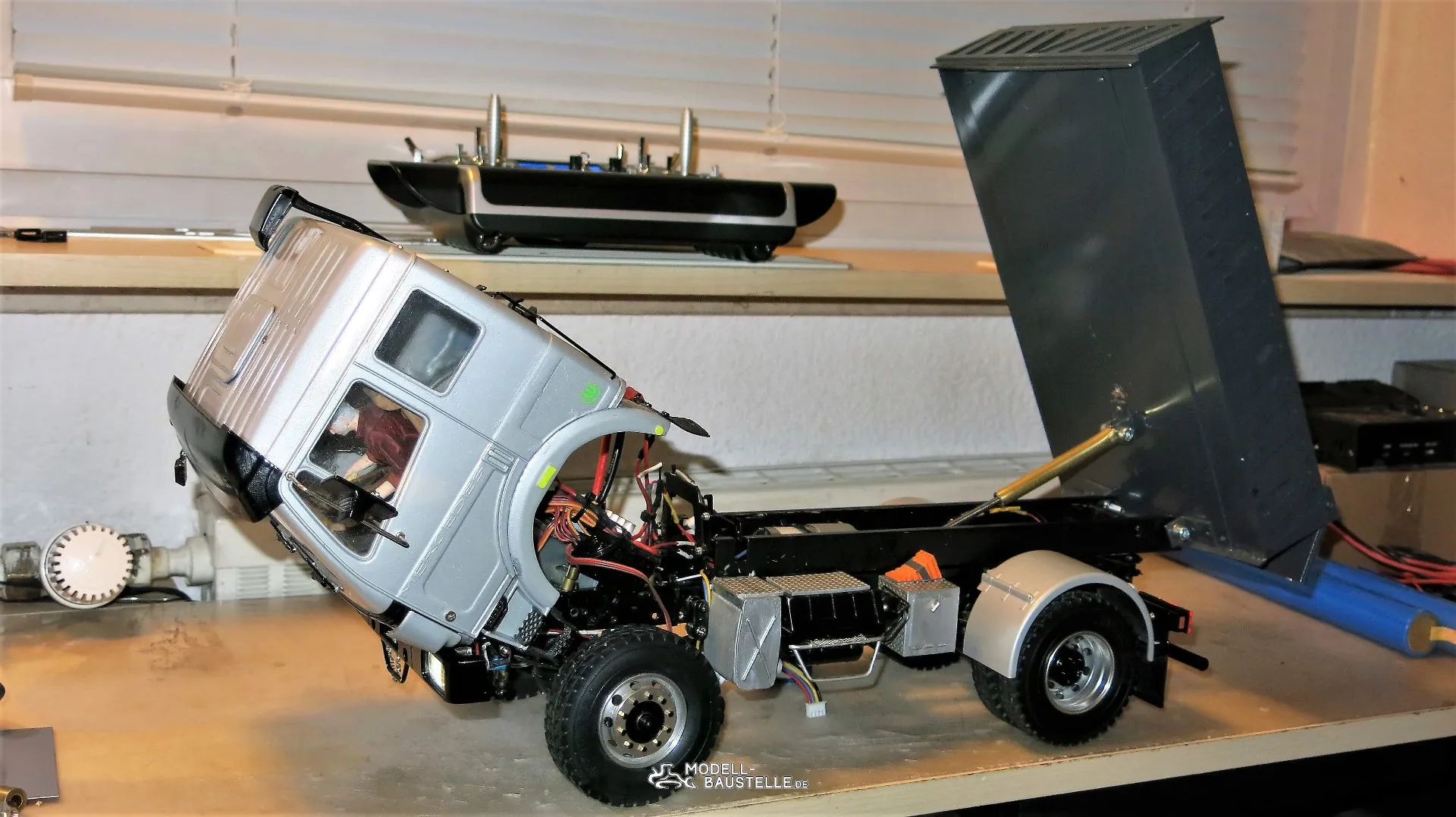

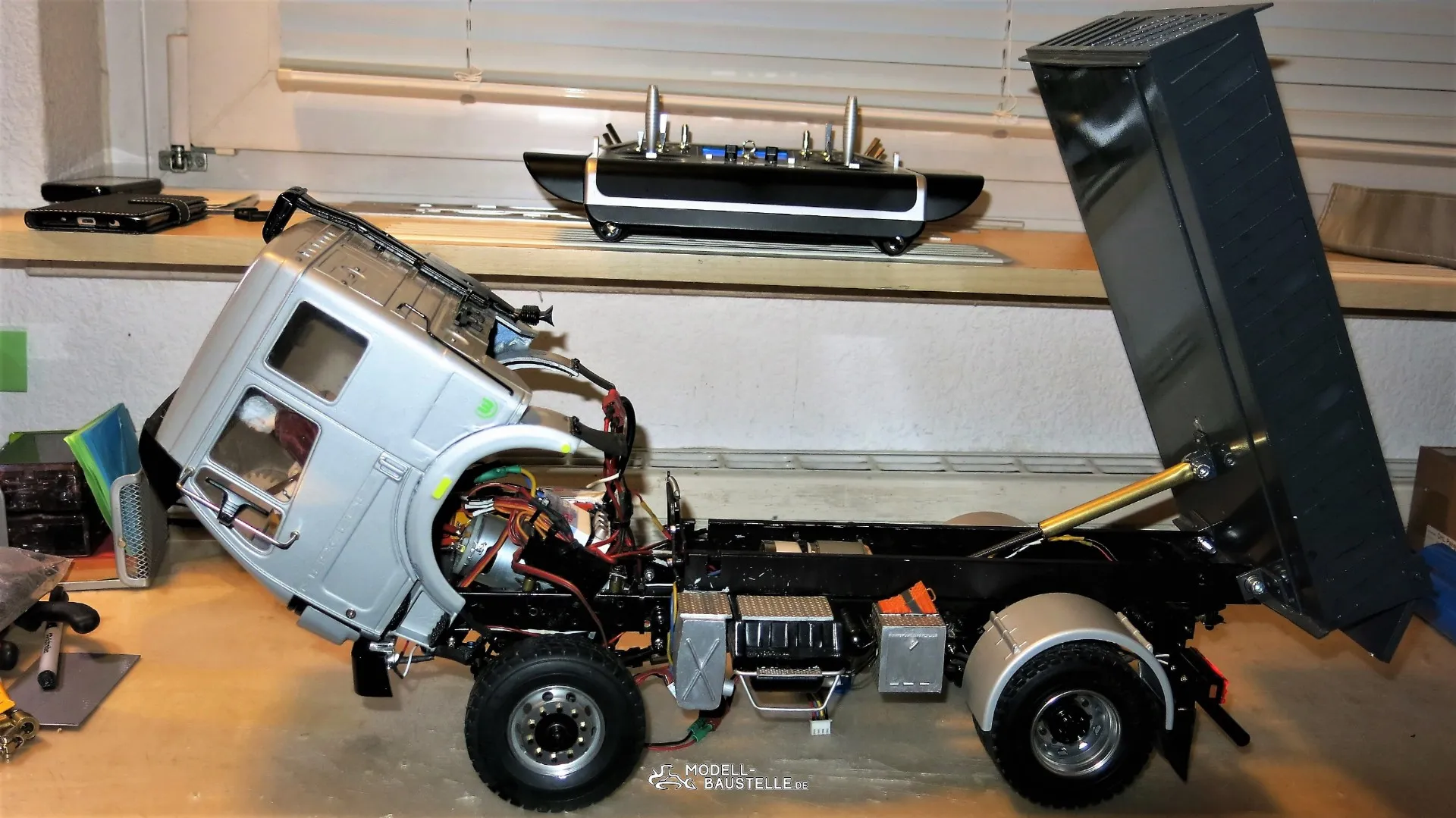

Hier wurde der Motor plaziert .und auch die Spindel ist schon an der Pritsche verbaut .

Allerdings konnte ich aus mir unerklärlichem Grund , ( Knackgeräusche aus dem Spindelbereich obwohl Alles frei läuft ) , den Anstellwinkel

der Spindel nicht Ändern denn dann wurden die Geräusche lauter .

Macht aber nichts denn Kraft ist genug da und der Motor schafft auch so das Kippen der Pritsche .

Morgen setze ich mich noch an die Endschalter und das war es dann .

Grüße Bodo

Hallo ,

komme gerade aus meiner " Werkstatt " .

Ein bischen gestreßt aber zufrieden .

Habe den Fehler gefunden , das Getriebe am RB35 war kaputt , ab in die Tonne .

Da die Spindel mit dem RB35 zu langsam lief habe ich der Spindel jetzt einen meiner Fahrmotore mit ca. 320 Umin spendiert .

Aber auch weil ich noch Einen liegen hatte .

Kraft ohne Ende also brauche ich mir auch keinen Kopf mehr machen ob denn die Kippvorrichtung auch läuft .

Platz hatte ich ja genug denn der Fahrmotor ist schon um einiges größer als der RB35 .

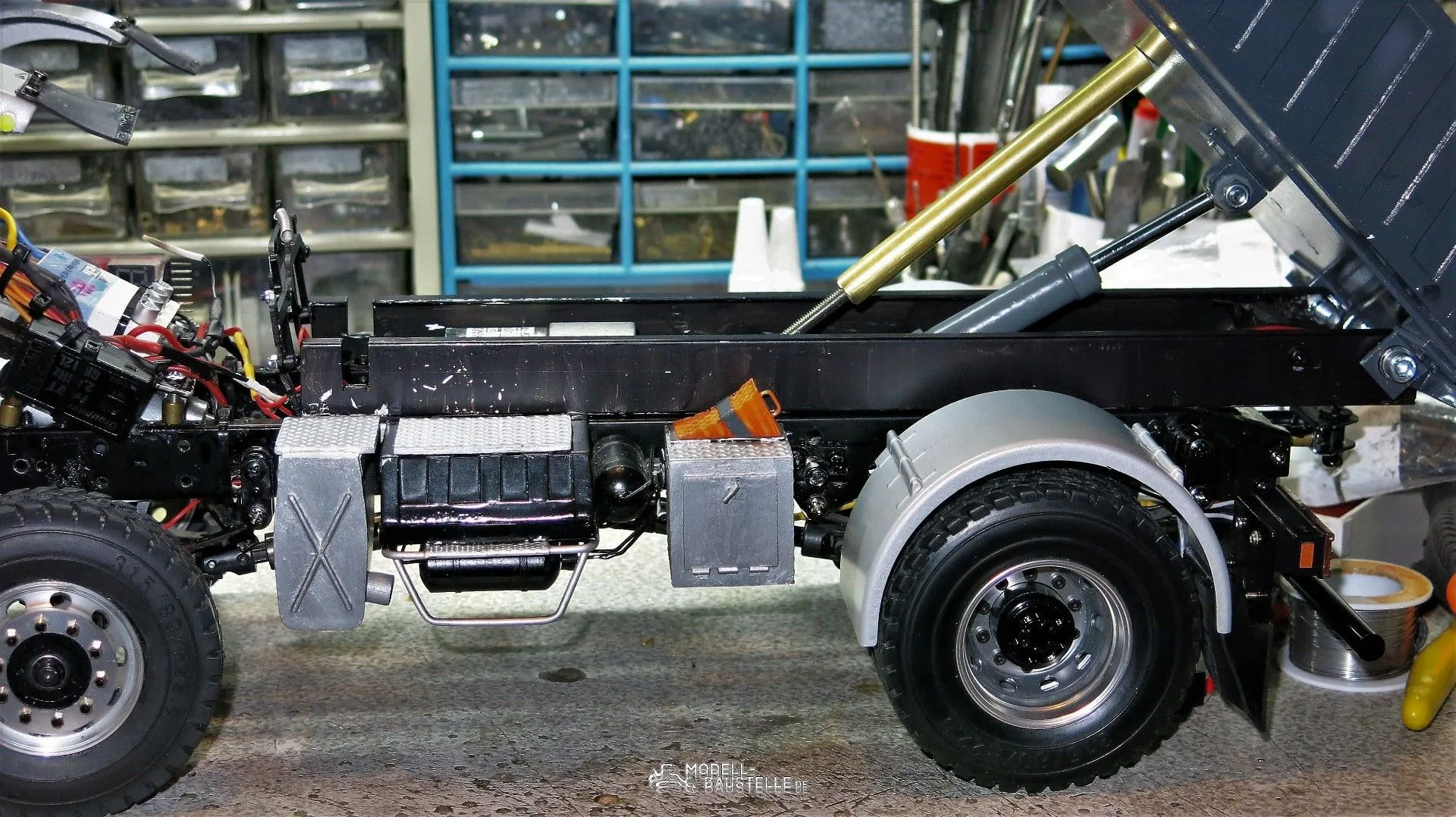

Nachdem ich auch die Spindel gekürzt hatte wurde Alles montiert und gleich mal getestet .

ES FUNKTIONIERT ! ! !

Habe dann auch gleich den Regler für die Spindel verbaut .

LÄUFT IMMER NOCH ! ! !

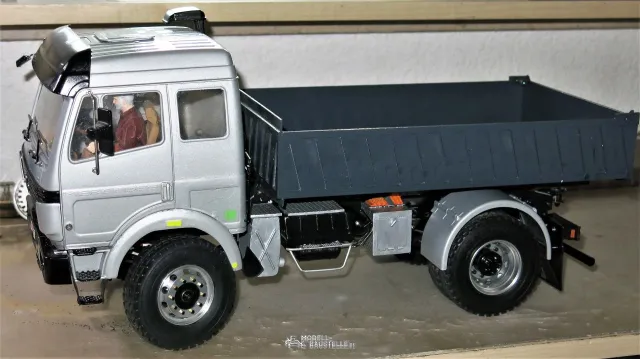

Und die Pritsche in der Fahrstellung .

Den Anstellwinkel der Spindel habe ich so gelassen , denn es ist genug Kraft vom Motor vorhanden .

Grüße Bodo

Hallo Wäna ,

schön mal wieder von Dir zu höhren .

Freut mich das er Dir gefällt .

Das mit dem Video geht klar mußt aber bitte etwas warten .

Denn davon habe ich keine Ahnung , dafür benötige ich meinen Sohn .

Grüße Bodo

Hallo Wäna ,

schließe mich meinem Vorredner an , bin auch neugierig .

Grüße Bodo

Hallo ,

die letzten Arbeiten am SK sind abgeschlossen .

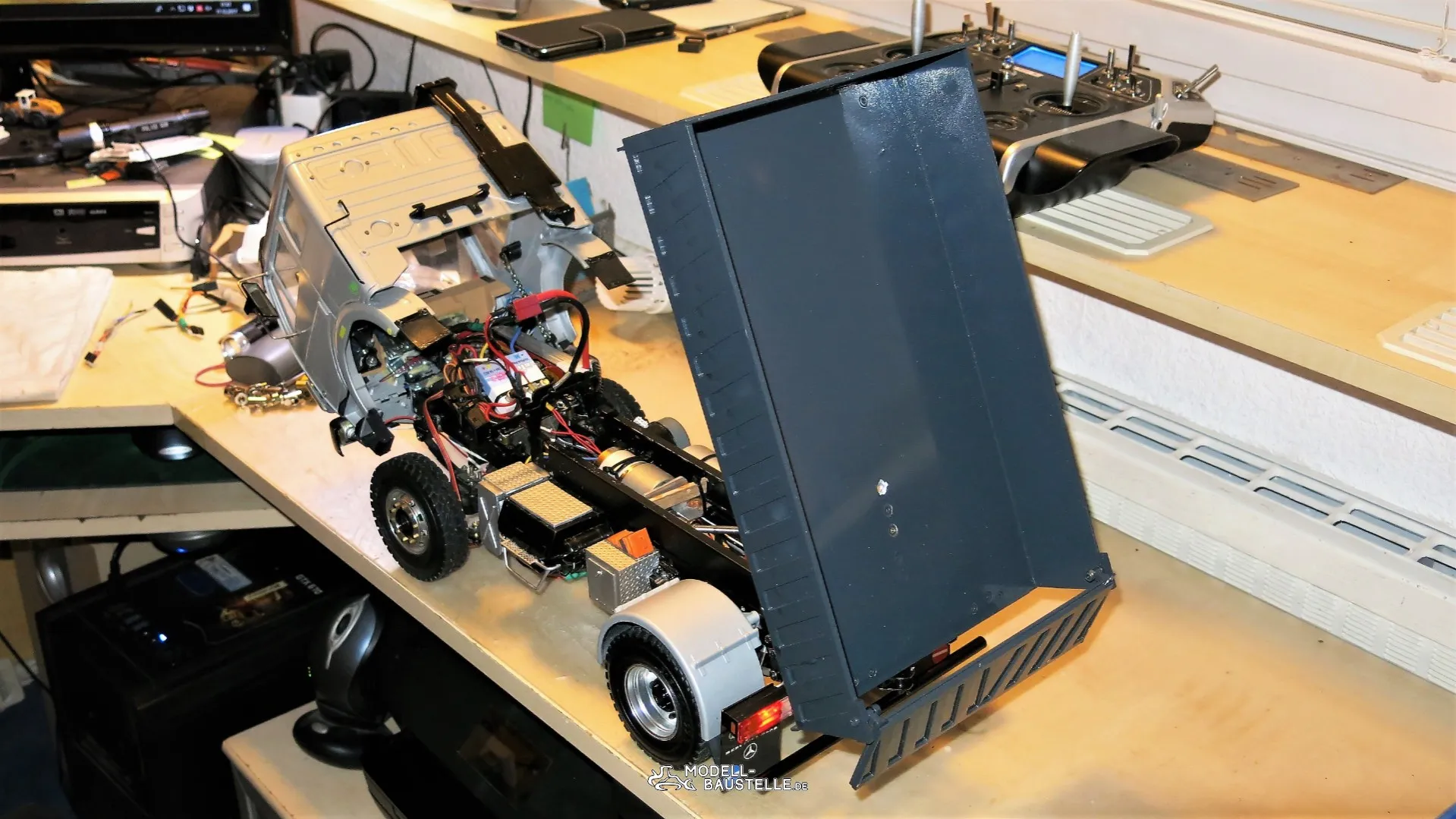

Habe heute Vormittag die Endschalter für den Weg der Pritsche verbaut und verschaltet .

Sie funktionieren , nach dem üblichen einmal komplett umlöten , einwandfrei .

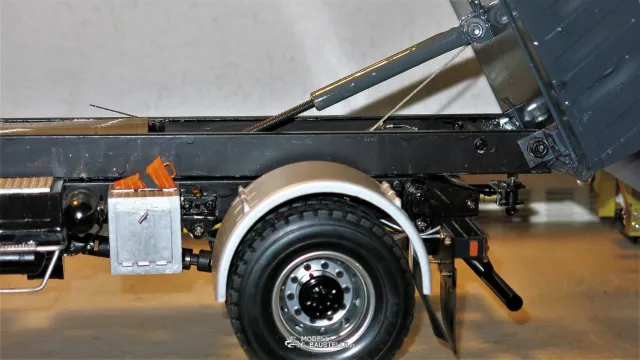

Der Seilzug hinten betätigt den Schalter der den Aufstellwinkel der Pritsche begrenzt .

Grüße Bodo

Hallo ,

jetzt ist er wirklich fertig , so glaube ich .

Hatte vergessen die Schaltung für das Rückwärtsfahrlicht und das Bremslicht einzubauen .

Der Bereich Beleuchtung ist somit abgeschlossen und funktioniert .

Grüße Bodo

Hallo Wäna ,

es soll vom Fahrtag 28.12. ein Video vom SK existieren , darauf warte ich .

Sollte das nicht geklappt haben dann mache ich eines zusammen mit meinem Sohn .

Versprochen .

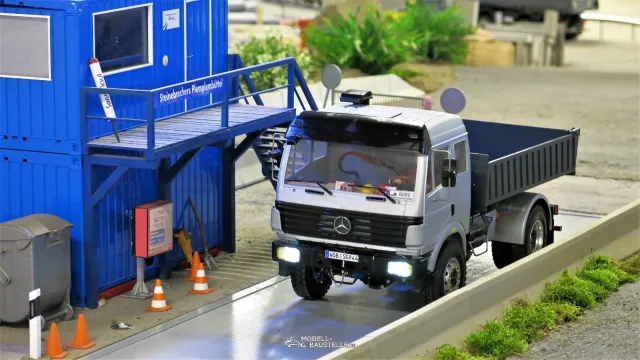

Hier noch ein Bild vom Fahrtag an der Waage .

Ich wünsche auch Dir und den Deinen einen guten Rutsch in das Jahr 2018 .

Grüße Bodo
