Als nächstes baue ich einen Liebherr 970 SME !

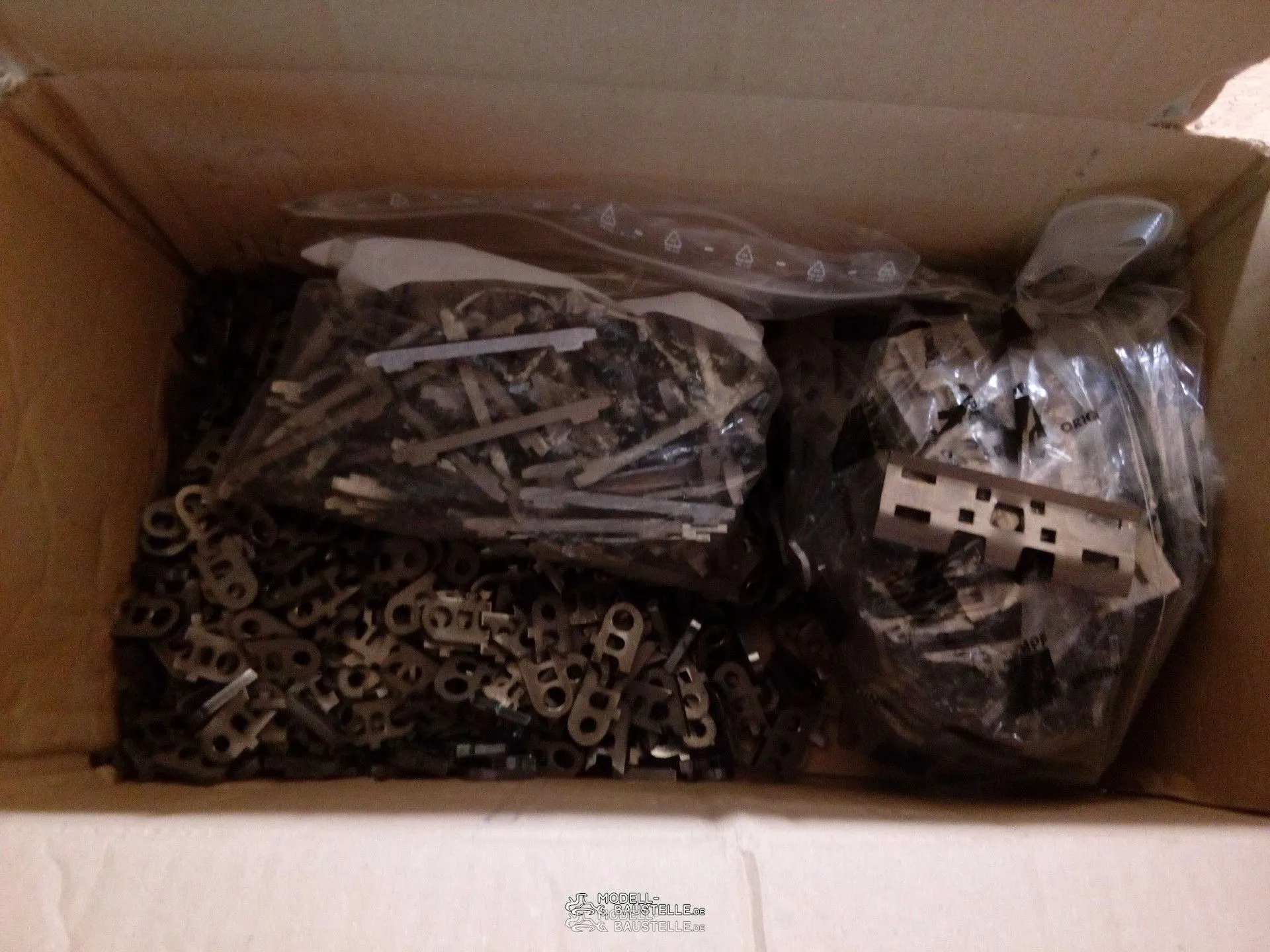

Diese Woche sind auch schon die ersten Teile für die Kette gekommen die ich selbst mache !

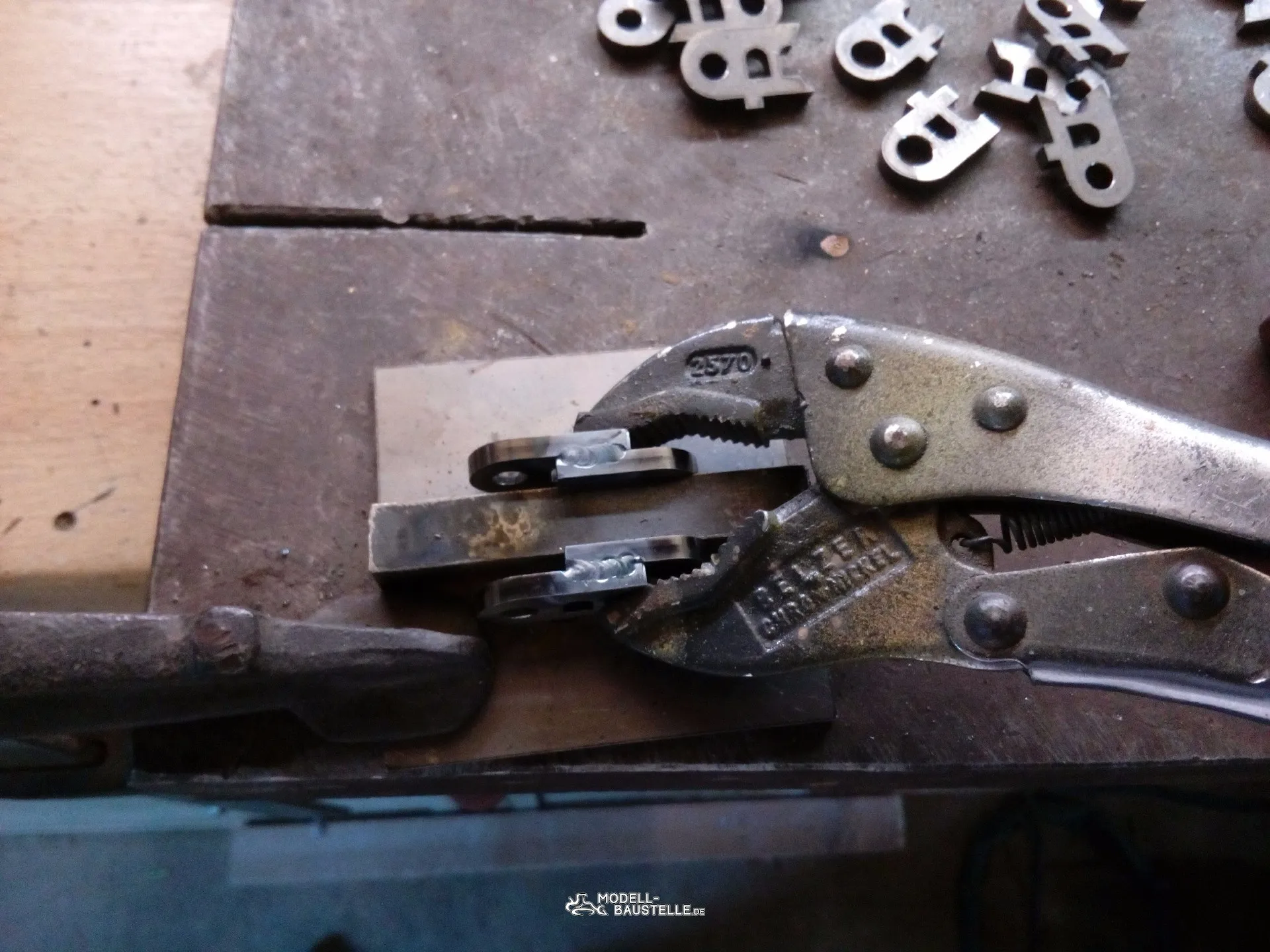

Dazu habe ich mir eine Schweißhilfe erstellt um die Teile des Kettenbands zusammen zu Schweißen.

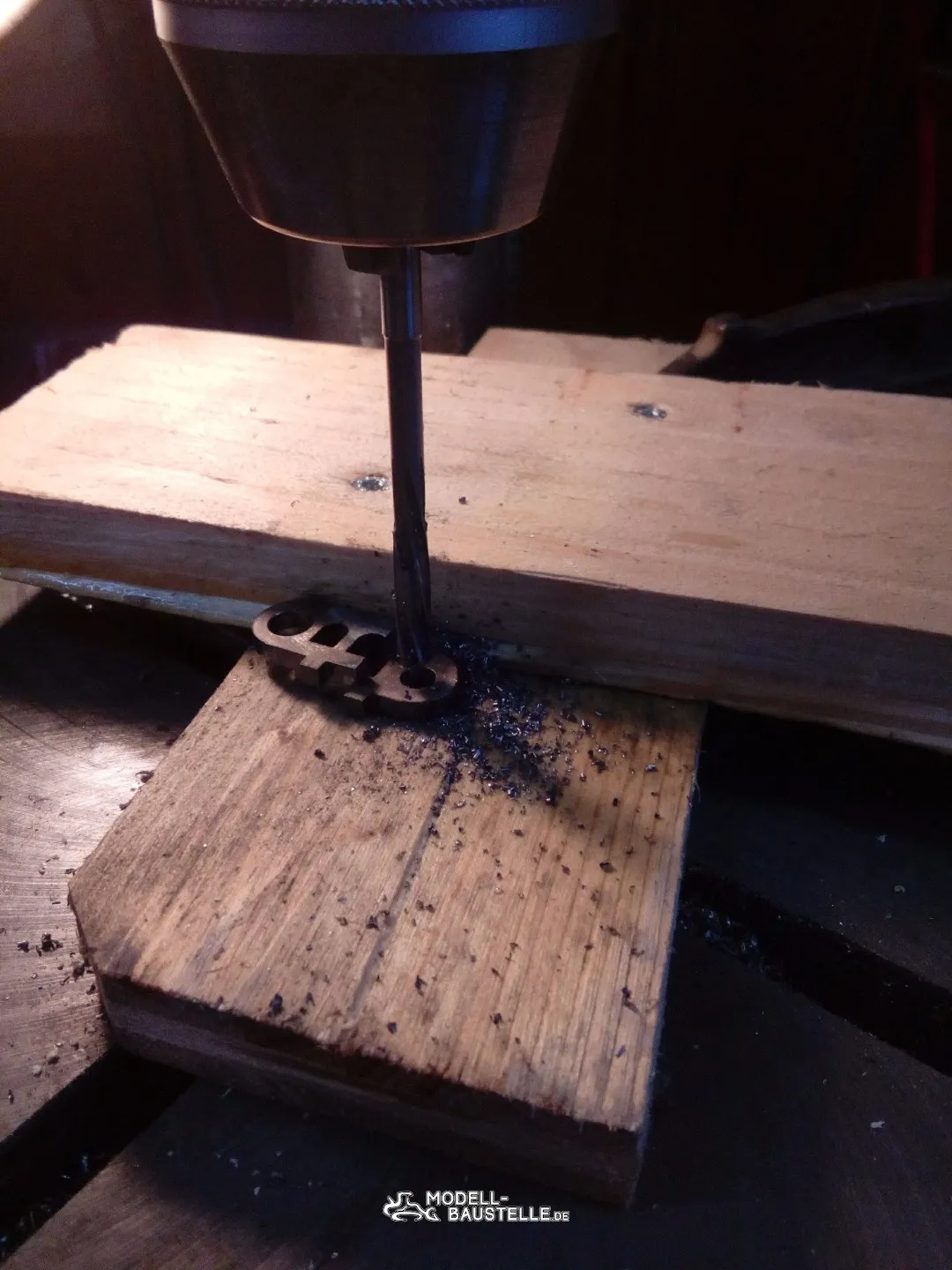

Heute habe ich dann die 400 Teile zu 200 Teilen zusammen geschweißt und diese dann alle mit einer 6er Reibale und einer 8er Reibale gerieben.
Ah Christian es geht los. Dann viel Spaß beim Schweissen
Wow das ist im Abo.
Heute habe ich dann die 400 Teile zu 200 Teilen zusammen geschweißt und diese dann alle mit einer 6er Reibale und einer 8er Reibale gerieben.
Das geht ja schon gut los...
Gruß Matze
Ja Thomas die Teile passen sehr gut
Danke Matze !
Durch die Schmale Seite des Kettenbands kommt eine Hülse aus Edelstahl 8x1 und zusammen gehalten wird die Kette dann mit einem 6er Bolzen !
Hier mal ein neues Probeglied!
Hallo,
wieder ein schöner kleiner Bagger den du dir da ausgesucht hast,da werde ich ab und zu mal reinschauen.
Heute ist das Edelstahlrohr 8x1 gekommen und ich konnte die ersten 10 Glieder zusammen Bauen !!
Die Breite der Glieder sind 75 mm und 10 Stück wiegen fast genau 1 Kg
wow das schaut echt gut aus.
Da kommt ordentlich Gewicht zusammen......
Hallo Christian,
entsteht der wirklich im Maßstab 1:10, das gibt ja
ein Monster
Hallo Christian,
entsteht der wirklich im Maßstab 1:10, das gibt ja
ein Monster
Hallo Michael, ja er wird in 1zu10
So nun ist es geschaft die Kettenglieder sind alle zusammen geschweißt und bereit für den nächsten bearbeitungsschritt.
Gefühlt sind es mehr wie 100 Glieder, aber für 1 Glied sind insgesamt 10 Zündungen nötig also 1000 bei 100 Gleider :hammer:
Nachmittag hab ich dann noch die restlichen 90 Bolzen abgestochen auf der Drehe und hinten und vorne am Tellerschleifer angefast !
Leider habe ich nicht so viel Edelstahlrohr für die Innenhülsen so das ich nur 41 Gleider zusammen machen konnte
Habs mal in den Maßen hingerichtet wies dann wird !
620 mm lang 150 mm Hoch und 75 mm Breit
Beim zusammenbau habe ich die verjüngte Seite der Glieder mit der Flex noch ein wenig abgezogen so das sie beim zusammenbau schön funktioniert, wolle die Glieder erst schon abfräsen das luft entsteht aber das wäre nur eine Irre arbeit geworden so ging es nun schöner ! :]
Heute morgen mal ein wenig gezeichnet ....
Ein paar Kleingkeiten noch ergänzen und es kann los gehn, 446 mm lang 123 mm hoch und 46 mm breit!
Hallo Christian,
der wenn fertig ist dann ist das ein Monster , sind die anderen beiden ja schon groß und schwer
Ich bleib dran bin gespannt wie es weiter geht und Dir wünsch ich natürlich viel Spaß beim bauen.
Danke Markus
Heute wurde die erste Kette fertig !
Gestern war es so weit und der Postbote brachte 18 Kg Laserteile für den Unterwagen
Hier mal auf der Werkbank ausgebreitet !
Hab natürlich gleich begonnen mit dem zusammenbau!
Hier mal ein paar Fotos von den zusammen gehefteten Teilen !
Musta auch gleich mal das Kettenrad aus 10 mm Stahl in die Kette legen wie es wirkt und auch passt ....
Und nach ein bischen Schweißen und schleifen kamm dann das raus !
Hier noch ein Foto von der Auflageplatte wo später eine Kunststoff Scheibe drauf kommt die die Schleifringe aufnimmt für die Drehdurchführung !
Gestern nachmittag sind dann noch die Zahnräder gekommen für den Antrieb und für das Planetengetriebe im Drehkranz !
Dann muste ich die Laufrollenhalter um 3 mm Ausfalzen.
und mit einer kleinen Leiste verschweißen!
Nachdem das alles 2 mal gemacht wurde konnte ich Gestern abend beginnen ein Laufwerksschiff zusammen zu heften.
Das Schiff hat viele kleine teile die ich heute morgen zusammen geschweißt habe wie zb die Tragrollenhalter und die Steinabweiser !
Magnet als Haltehilfe
Nach dem Verschweißen und verschleifen schaut es nun so aus !
Konnte mir natürlich nicht verkneifen es gleich mal mit dem Zwischenstück zusammen zu stecken !
Normal ist es ja in echt ein Teil das Laufwerk und zwischenstück aber ich mache es immer zerlegbar, ich finde es für Wartungsarbeiten in der Gewichtsklasse schöner und Handlicher !
