Betonbeißer / Betonpullveresierer für R 944 b

Hallo Leute ,

heute habe ich mal ein noch nicht angefangendes Projekt .
Ich habe vor Jahren ein Betonbeißer / Pullveresierer Bausatz bei E-Bay für ca. 30 € ersteigert ,
der mir jetzt wieder in die Hände gefallen ist .

Den Bausatz kann man immer noch bei E-Bay kaufen :

:http://www.ebay.de/itm/RC-Bagger-…=item5af4788495

Jetzt hätte ich mal an euch einige Fragen :

- hat irgend jemand schon mal den Bausatz fertig gebaut ?

- oder exestieren sogar Bilder oder Videos von einem fertigen ?

- habt ihr vieleicht anregungen zur fertigstellung ?

Ich werde mir jetzt erst mal den Korpus zusammenschweißen lassen .

Dann mal die Zylinder / Wege der Backen messen und mal schauen was Magom da so anbietet .
Später mal sehen was ich an den Backen noch an Schneiden anbauen kann .

Aber wenn ich ehrlich bin , stehe ich dem Projekt noch sehr skeptisch gegenüber !

Ich hoffe das der ein oder andere mir weiterhelfen kann .

MfG

Martin

Hallo Leute !

Ich wollte nur noch mal nachfragen , ob wirklich keiner so ein Ding fertig gesehen hat

MfG

Martin

Danke Christian ,
ich hatte mir die Sachen damals schon ausgedruckt .
Auf den Fotos ist das alles gut und schön .

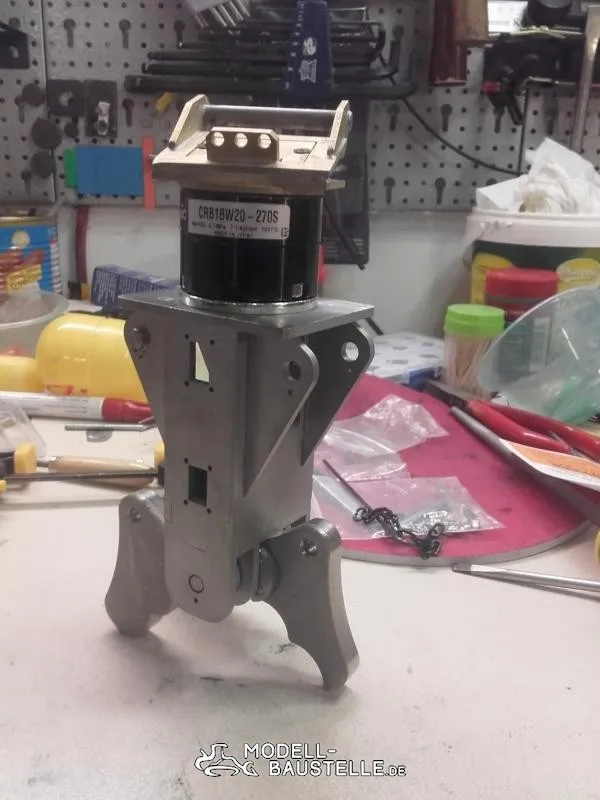

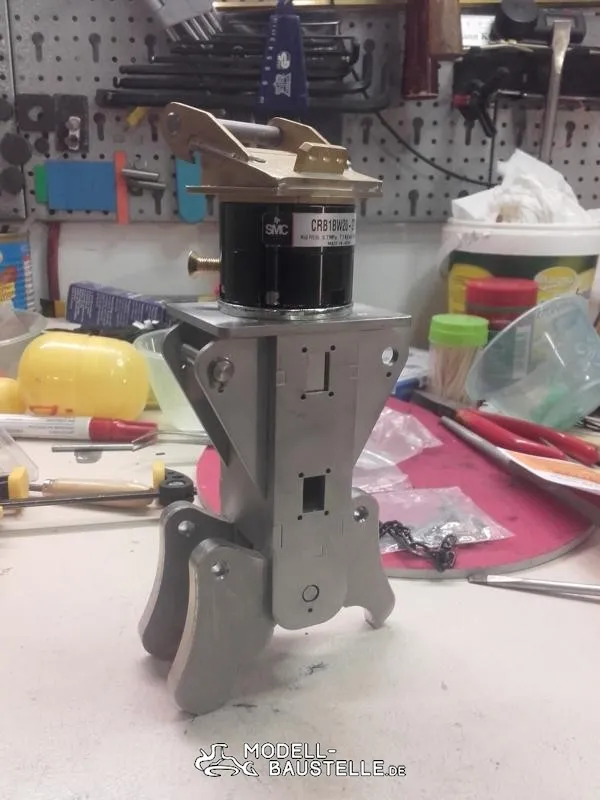

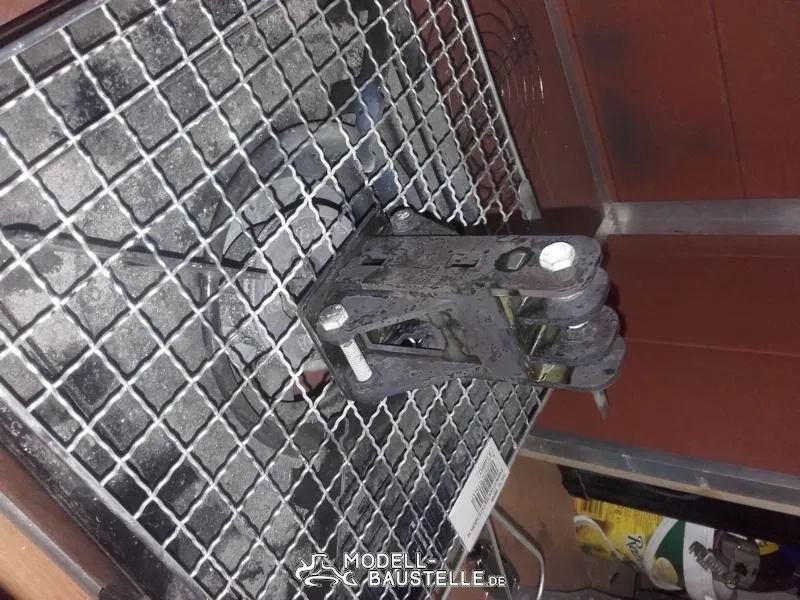

Hier , ich habe meinen Hart zusammengelötet und mal den Drehantrieb aufgesetzt :

Sieht so schon mal gut aus , ABER sieht man mal die Backen von der Seite ......

Wird einem klar , das der noch nicht einmal ne Walnuss knacken kann !
Da muss ich mir noch schwer was überlegen und desshalb möchte ich mal
so einen richtig fertigen und funktionstüchtigen sehen .

MfG

Martin

Guten Morgen !

Es ist wieder ein bischen weiter gegangen .

Also ich habe mich entschieden das es ein Betonbeißer wird.
Ich versuche mich ein bischen an eine MB 400 von Monterbert ranzutasten , sofern es der Bausatz zu läst.
Aber warscheinlich wird es eine eigeninterpretation werden !

MfG

Martin
.

Danke Frank für dein Positives Feedback !
Natürlich kenne ich den bericht , Ich habe im Vorfeld sämtliche Foren nach solchen Anbaugeräten
durchforstet .
Das der so nicht funktioniert war mir im grunde schon klar , es soll auch nur erst mal eine Basis sein worauf ich aufbauen kann .

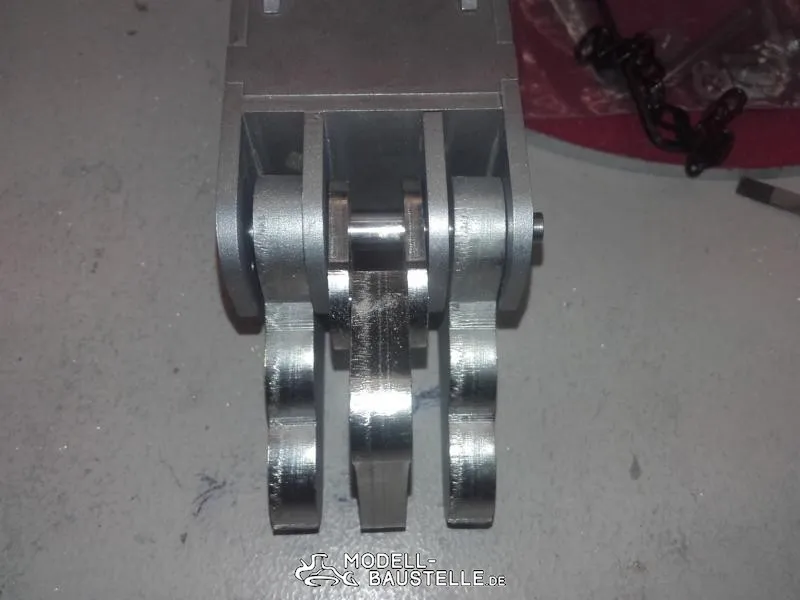

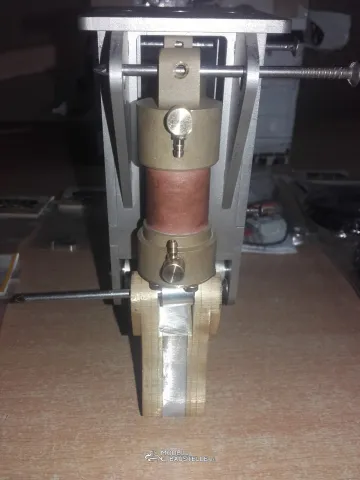

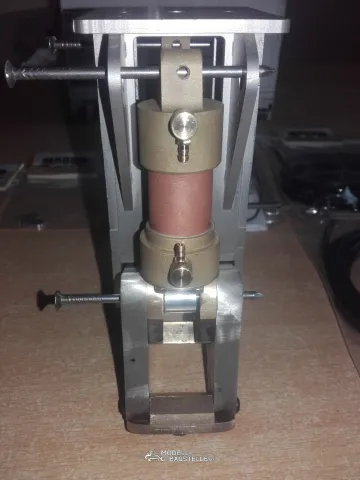

Wichtiig war mir erst mal , das die " Schneiden " aneinander , wie bei einer Schere , vorbeilaufen um eventuell eine Scherenefekt zu erziehlen , ( Hoffe Ich ! )
Später werden die Backen noch angespitzt und mit " Zähnen " versehen .
Wichtig ist auch das , daß Matrial stand hält . Ich habe Rotguß - Reste aus alten Lagern verwendet .
Weil das so das härteste Material ist was ich noch mit meinen möglichkeiten bearbeiten kann .
Mit dem Bausatz , der aus Edelstahl ist , habe ich mich sehr schwer getan .
An die Abbruchschere von Premacon wird meiner sowiso nicht ran kommen .
Aber ich hoffe das sie zumindes Löcher in Gipskarton beißen kann .
Und wenn nicht , habe ich immer noch ein schönes Deko Stück !

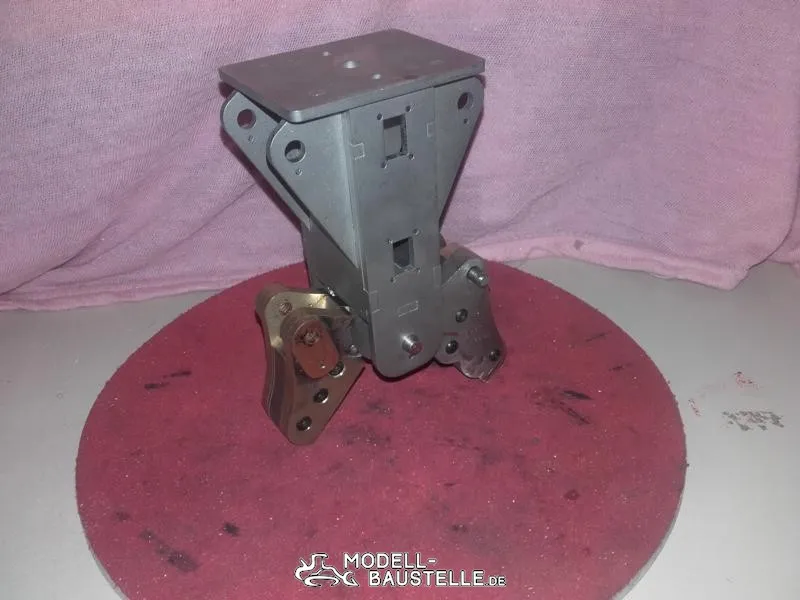

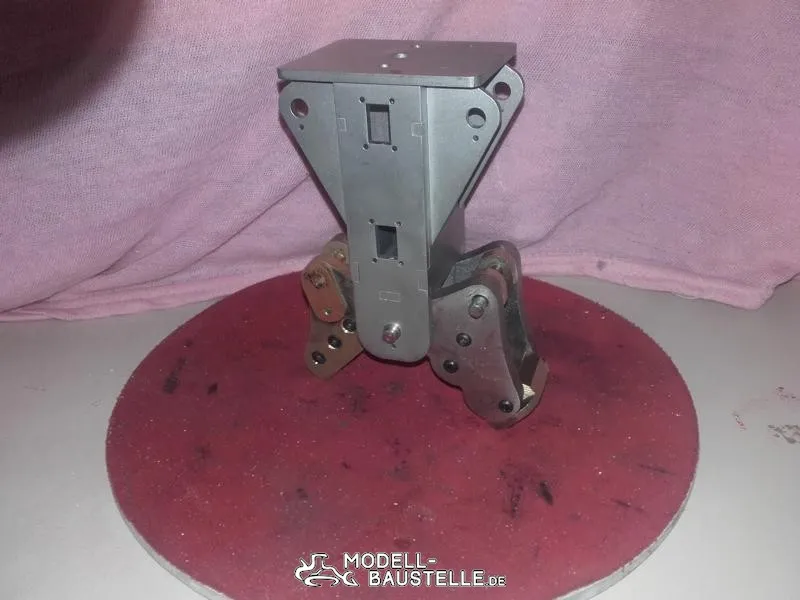

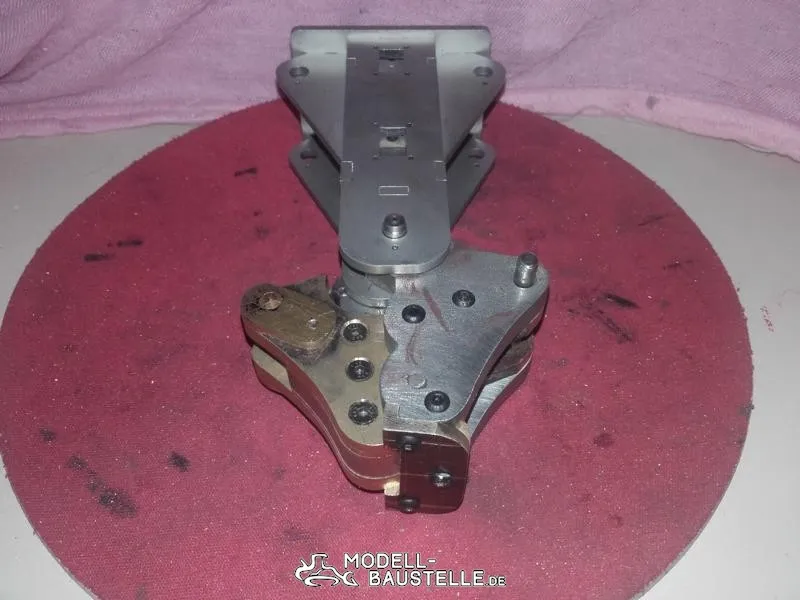

So , heute habe ich mich mal ein bischen um Dekobleche gekümmert , damit sie wenigstens dem Montabert Beißer ähnlicher wird :

Ich würde gerne mal ein Bild Hochladen , damit ihr wisst worum es sich bei einer MB 400 handelte .
Aber weil ich mich mit dem Copyright Zeugs nicht so auskenne , Googlet mal selber .

Für Hilfe und Anregungen bin ich immer offen !

MfG

Martin

Hallo Kevin , und alle anderen auch !
Also ich muss noch mal was zu der MB 400 sagen .
Das Gerät ist keine Betonschere oder Pullveresierer , sodern ein Beißer .
Die funktion vom Gebiss beruht darauf , das die beiden äußeren Backen das Material Fixieren
und die mittlere das Material durchbeißen/schneiden kann .
Das bedeutet bei einer MB 400 kann ich ein fast rechteckiges Loch in eine Betonwand beißen ,
von B x H ca . 423 x 620 mm .
Der Baustahl wird gleich mit durchtrennt .

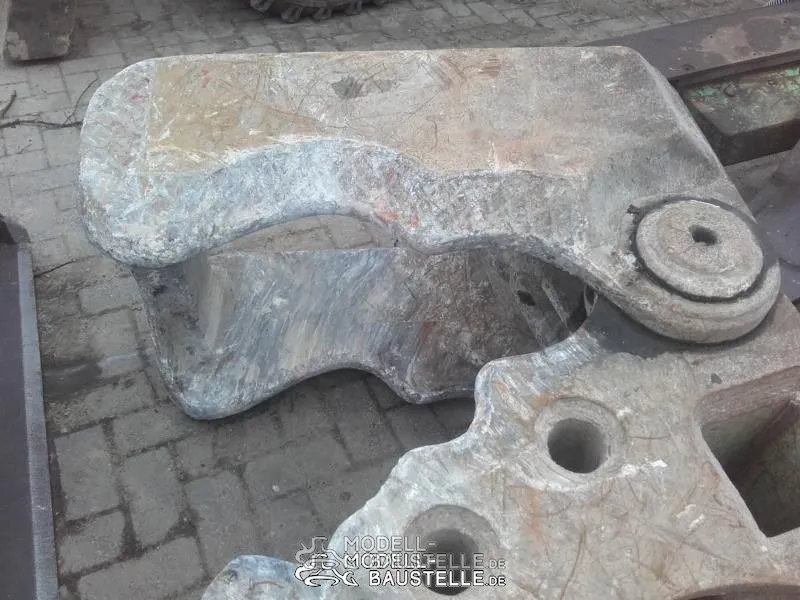

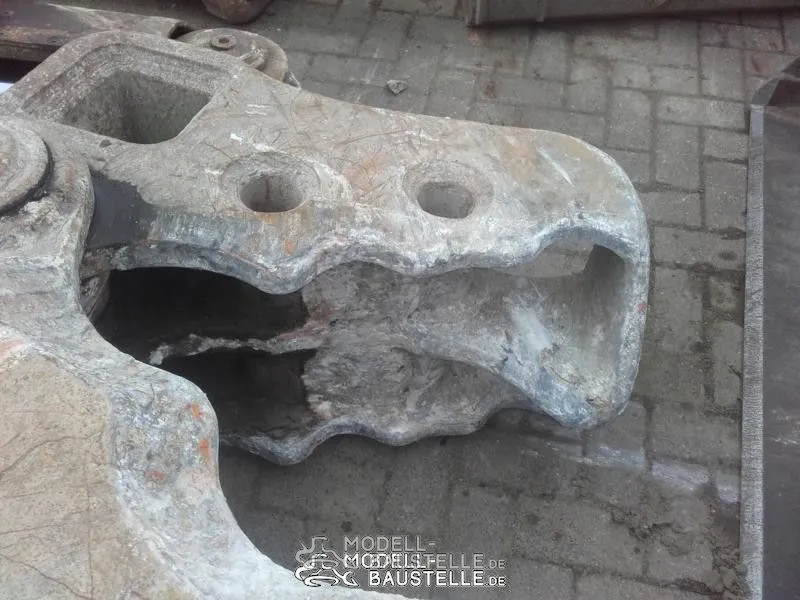

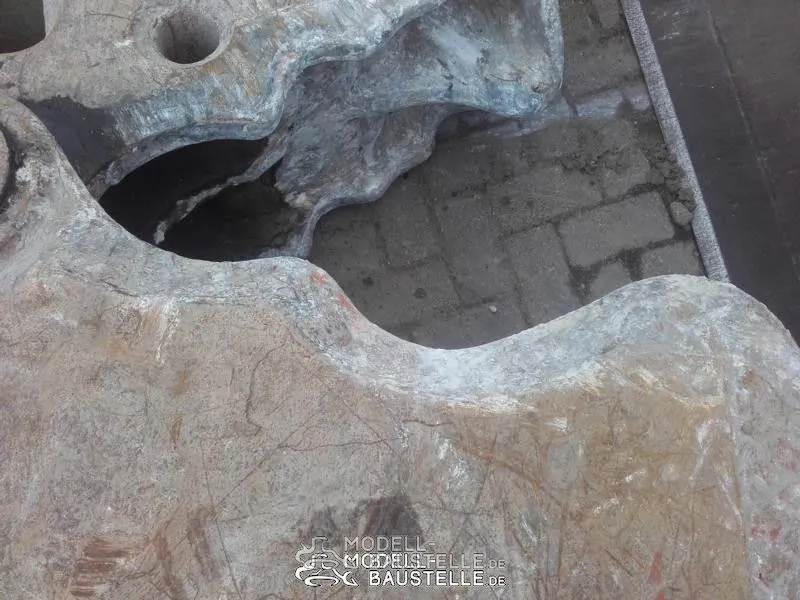

Ich habe mal ein paar Fotos vom Gebiss gemacht .

Im Grunde hat die keine Zähne . Deshalb habe ich mich auch für die entschieden , damit ich am Gebiss
nicht viel ändern muss . Und weil ich auch kein möglichkeiten habe , so harte Materialien wie zb. Gehärteten Stahl ,zu bearbeiten .

Und Kevin , es kommt nicht auf schöheit an , sondern auf die funktion vom Gebiss .

MfG

Martin

Hallo Leute ,

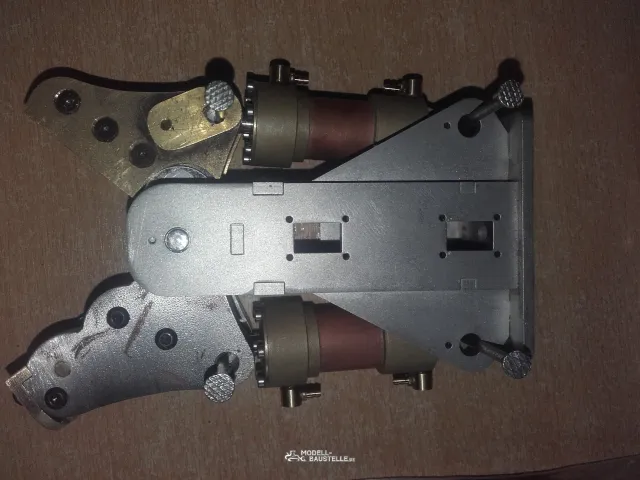

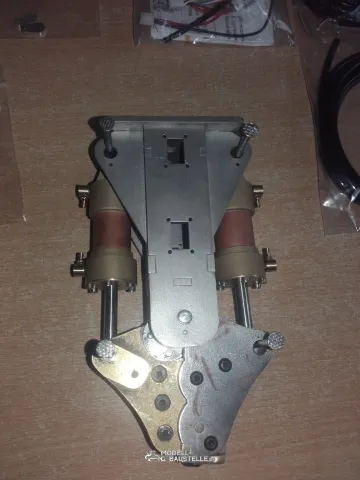

in meinem Packet aus Spanien waren auch die beiden strammen Jungs ,
die ich sofort probe eingebaut habe :

Macht schon was her , finde ich !

MfG

Martin

Hallo !

Es sind 18 mm Zylinder mit 3 mm Anschlüsse von Magom .

MfG

Martin

Hallo MAGO83 ,

währe vielleicht schön wenn du hier auch einen Baubericht verfassen könntest ,
Davon lebt das Forum !

MfG

Martin

Hallo ,

A : 61 mm
B : 92 mm

Hast du auch den Bausatz aus der Bucht ?
Weil wenn nicht , würde ich erst mal die Schere / Beißer Konstruieren
und dann die Zylinder passend bestellen .

MfG

Martin

PS . : währe schön wenn du uns mal deinen Namen nennen könntest , damit man dich direkt ansprechen kann .
