Hinterkipper

Servus miteinander
Ich hab noch ein paar Teile rumliegen ,die verbaut werden wollen.So soll das ganze dann ausschauen.
http://www.fahrzeugbau-fltk.de/images/kl-sp-Fricke2008.jpg.

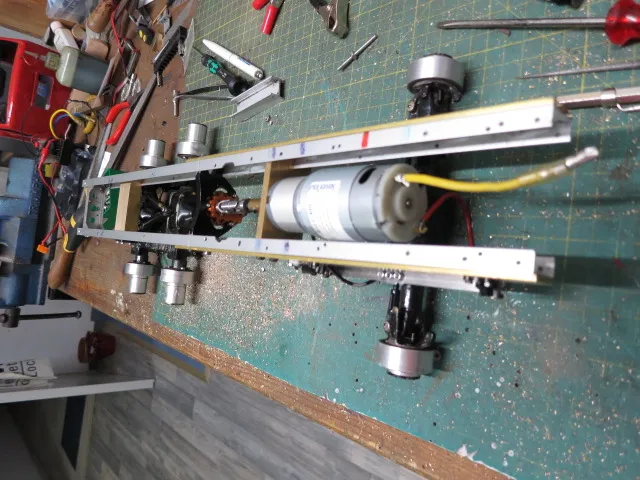

Den Rahmen werde ich aus Aluprofilen machen und die Quertraversen hab ich noch von Oswald daliegen.
Das Fahrerhaus wird von Bruder sein ,hab ich auch daliegen.
Achsen kommen von AFV wie auch die Reifen und Felgen.
Die Mulde wird aus Alublech und Profilen gebaut.
Das Orginal ist 2850 mm breit und im Modell 192mm .

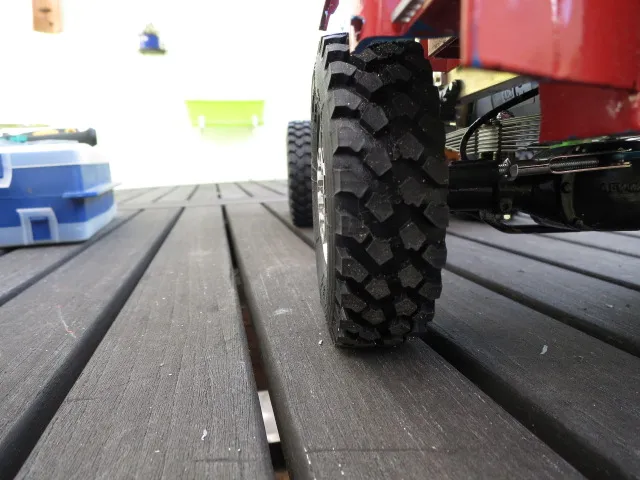

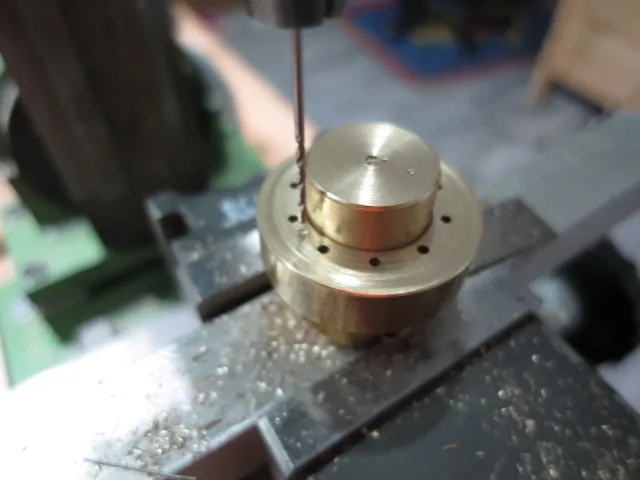

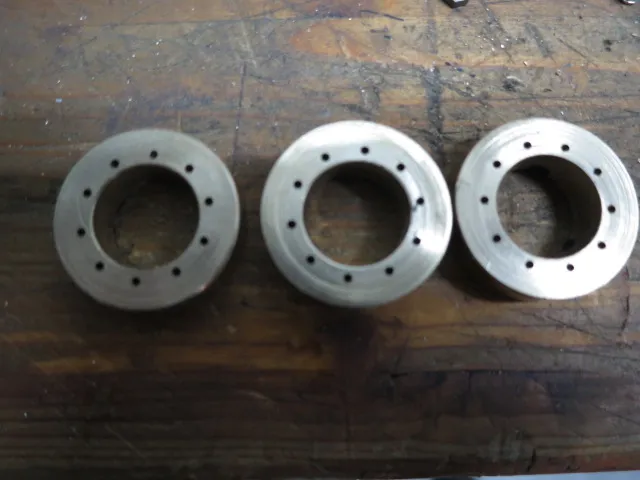

Bei den Rädern stellte sich das Problem das man die Felgen bei den Hinterachsen nicht so einfach aneinander motieren kann. Darum musste ich einen Felgenring drehen das ich auf den Abstand komme. Das nächste Problem war, das es keine Schrauben in der Länge gibt die ich brauche. deshalb musste ich pro Ring 10 Löcher mit 1,5 mm bohren und 10 mit 1,1 mm und da ein Gewinde mit 1,4 mm schneiden.

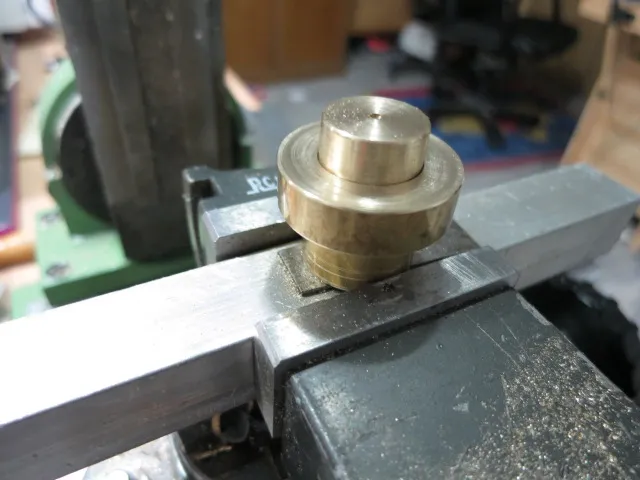

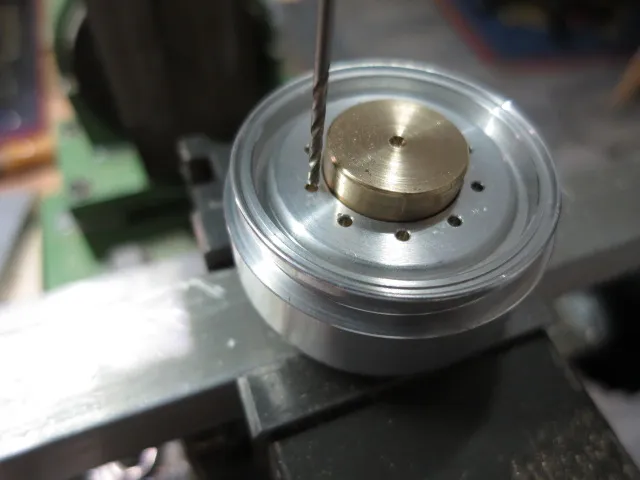

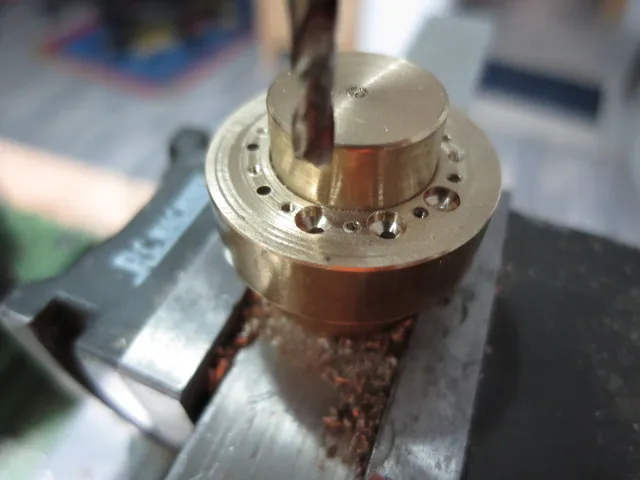

Zum bohren machte ich mir eine Lehre wo ich den Ring und die Felge draufstecken kann.

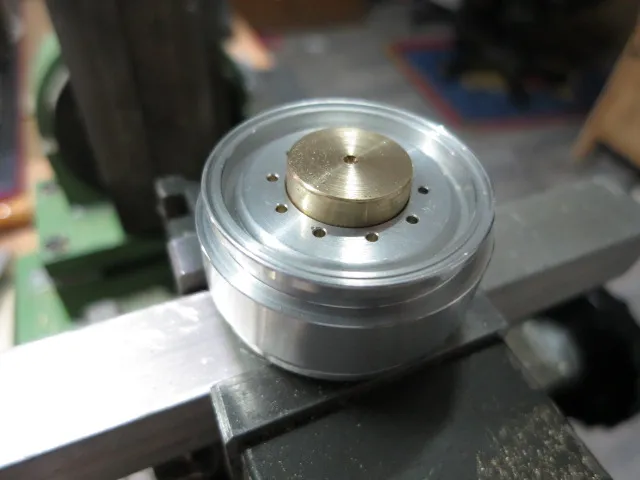

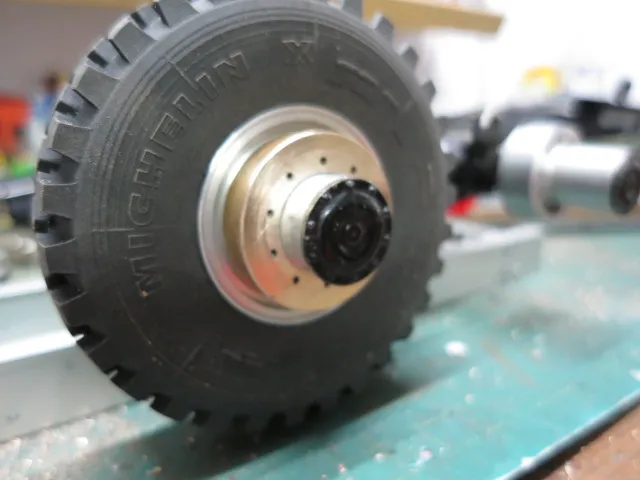

Dann konnte ich den Ring mit der inneren Felge mit M1,4 x12mm Schrauben befestigen und darauf kam das aussere Rad mit M 1,4 x 6 mm. Das die Felge dann bündig drauf geht wurden die 12 er Schrauben versenkt.

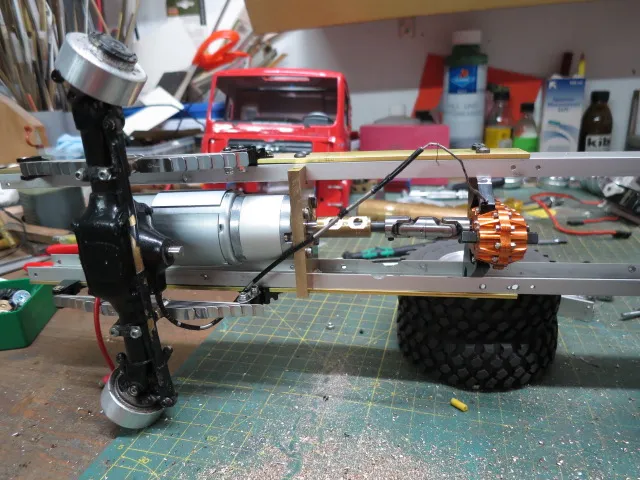

Als Antrieb werde ich den Servonaut Getriebemotor verwenden und als Verteilergetriebe hab ich das von TTM genommen.

Eventuell wird es vielleicht auch dieses Fahrerhaus
http://www.baumaschinenbilder.de/forum/attachme…chmentid=165168
wenn ich ein passendes finde.


das wars erst mal für Heute.
Gruß Markus

Guten Abend
Ja der hat mir auch gefallen und weil ordentlich was reingeht musste ich ihn bauen.

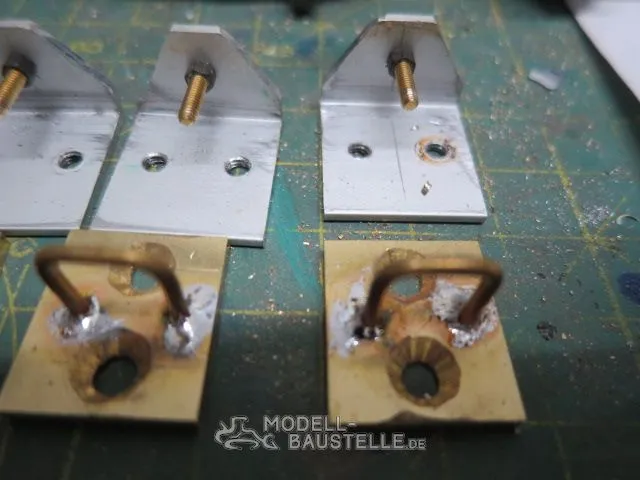

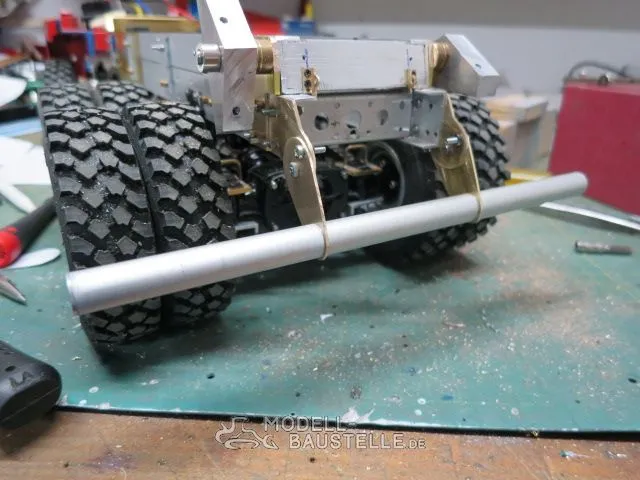

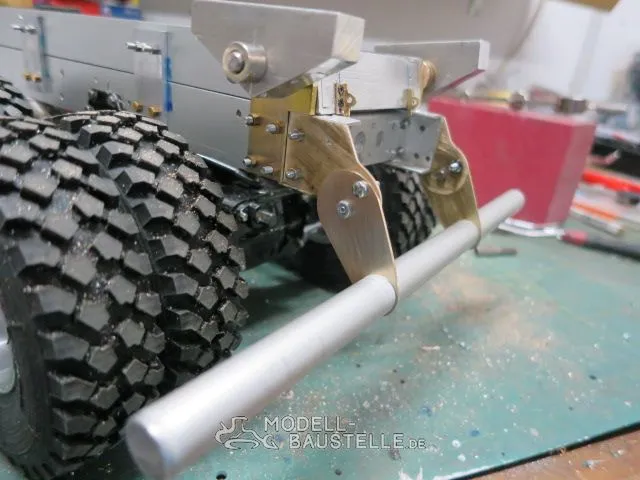

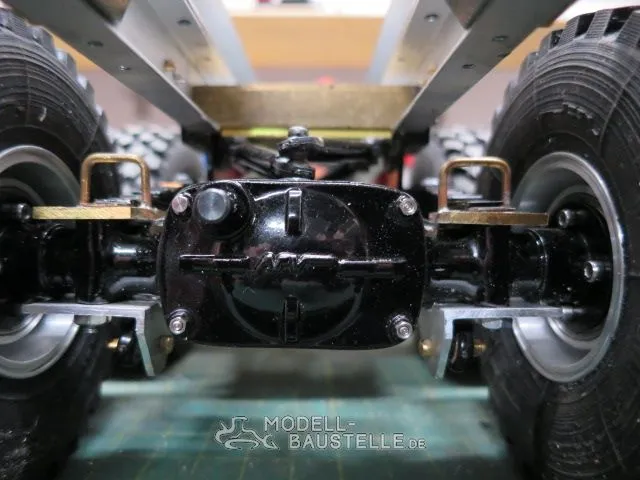

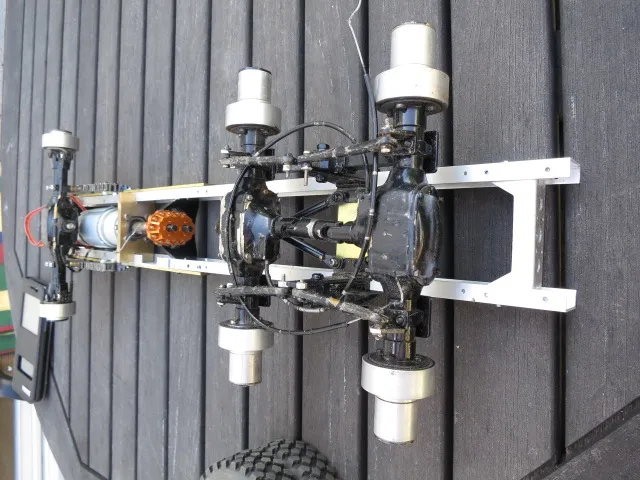

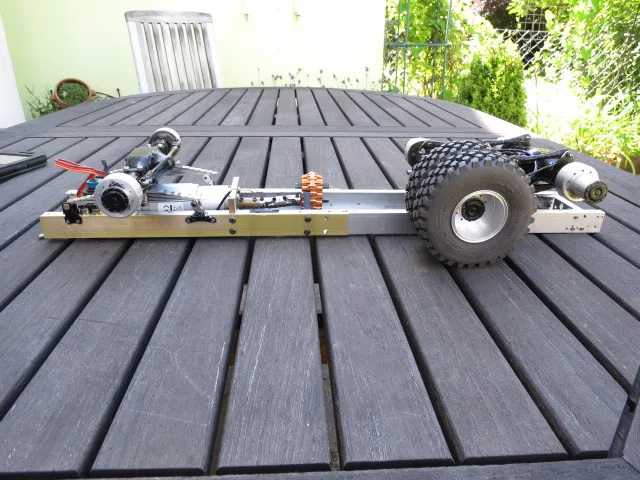

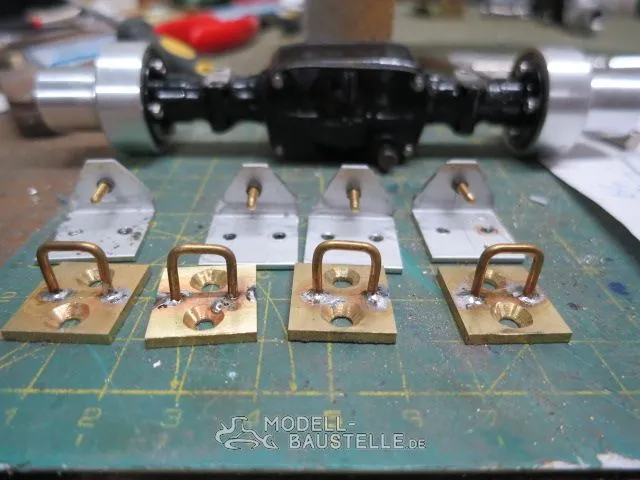

Dann mach ich mal weiter beim Fahrgestell. Mittlererweile sind die Achsen gekommen, die neuen von AFV schauen sehr gut aus. Über die Federauflage hab ich einen Bügel angelötet, das die Federn nicht mehr so weit abheben. Einen Unterfahrschutz hab jch auch noch gemacht, aus Messingplatten und einer Alu Rundstange.

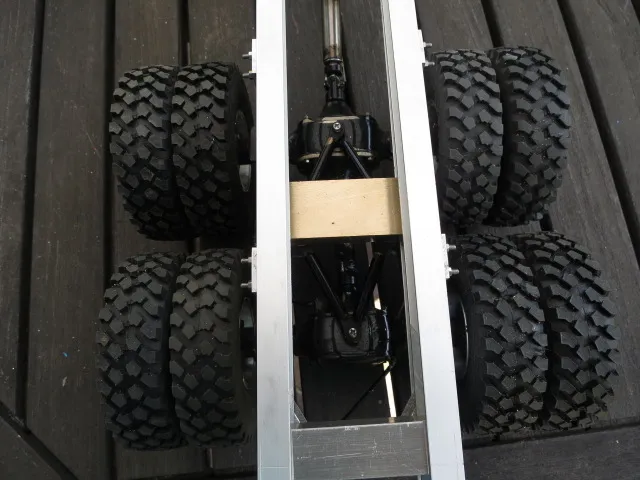

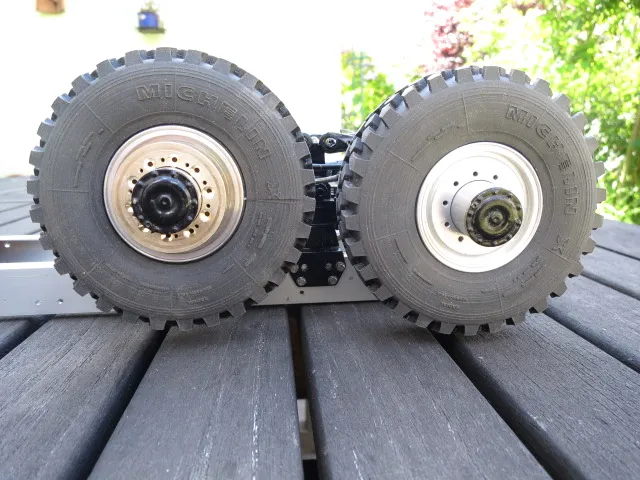

Die Achsen schauen schon wuchtiger aus.

Die Auflage für den Kippzylinder ist auch schon angeschraubt.

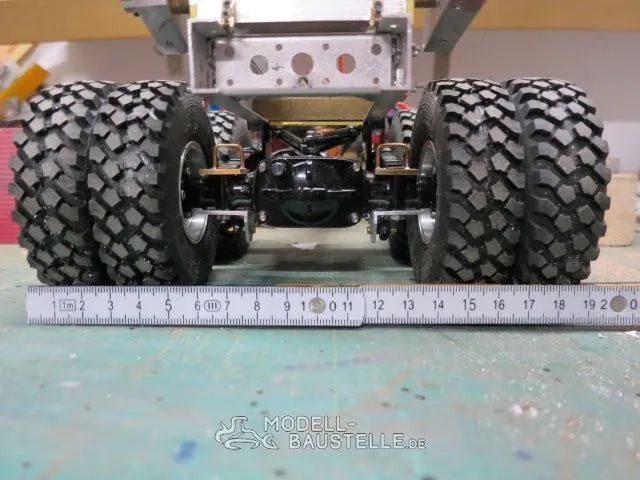

Das man mal sieht wie breit er ist, mit Meterstab.

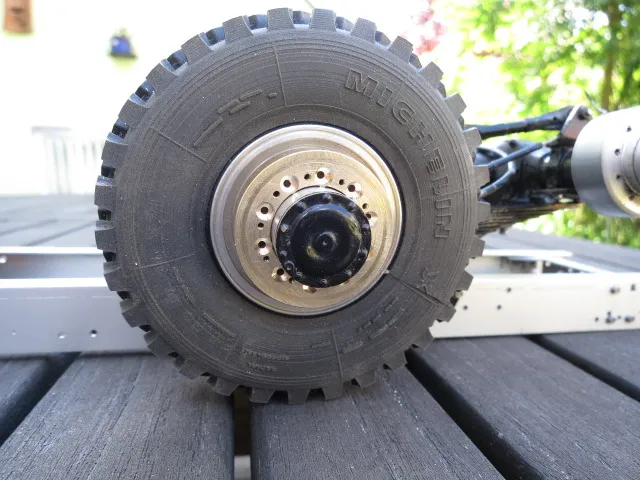

Nochmal ein Bild vom Felgenring.

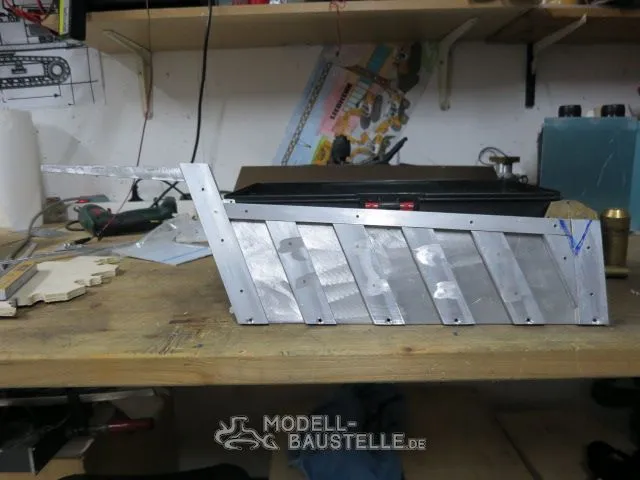

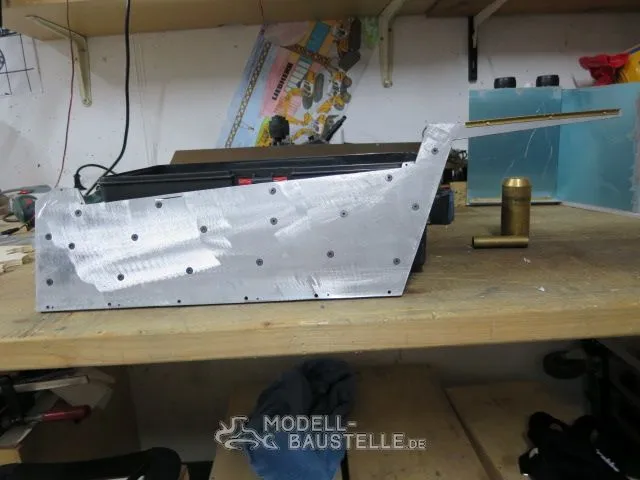

Weiter geht es mit der Mulde, aus 2 mm Aluplatten und 5x25 mm Alurechteckprofil

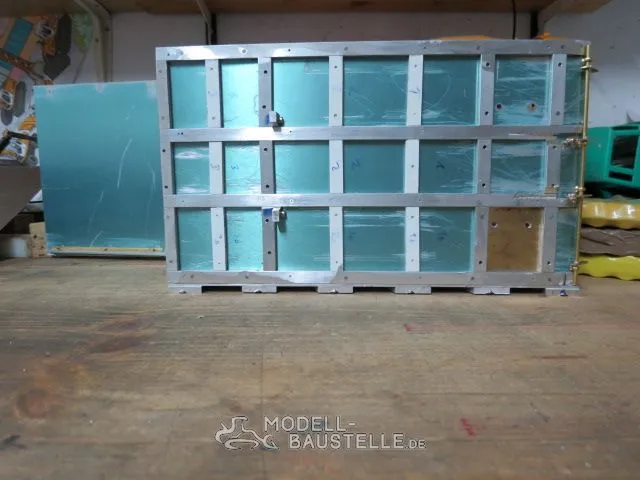

Von aussen

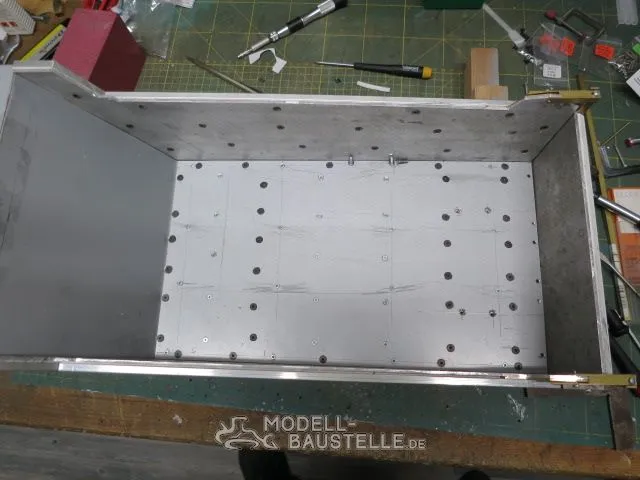

und innen.Ich hab erst mal alles nur verschraubt,das man es nochmal leichter bearbeiten kann. Es müssen noch Schrägen rangefräst werden und noch ein paar Details.

Der Boden ist auch aus 2 mm Blech und 5x10 Alu und ABS Material verschraubt.

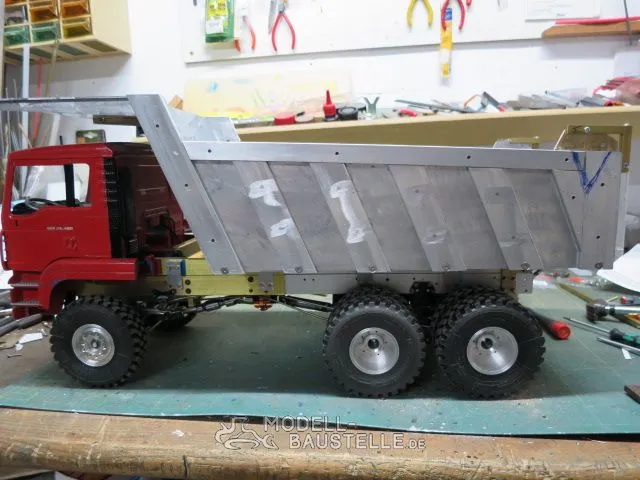

So schaut er jetzt aus.

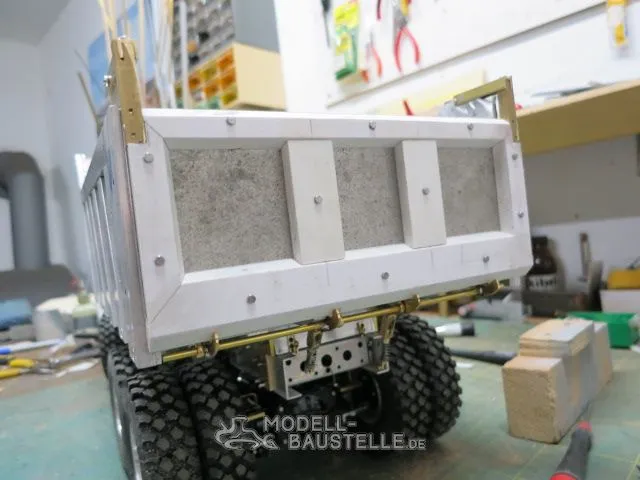

Die Heckklappe ist auch schon gemacht.

Das wars wieder für heute
Gruß Markus

Jo das ist Sinn und Zweck des Modells nee Spass beiseite .Die bulligen Kipper gefallen mir einfach und beim beladen musst du nicht so aufpassen das Material zwischen Kipper und Hütte fällt.
Gruß Markus

Oder Aufsetzbretter
Grüße
