Komatsu PC490 von Fumotec

Hallo,

nun möchte ich einen Baubericht von meinen PC490 beginnen.
Inzwischen bin ich ja einer von Vielen, die einen Bausatz von Fumotec besitzen und den komatsu PC490 bauen.

Vorab schon mal meine Ziele, die ich mit dem Bau und dem späteren Spielen umsetzen möchte.
Zunächst der Zeitrahmen, ich möchte auf jeden Fall bis zum Forumstreffen damit fertig werden.
Bis dahin ist zwar noch reichlich Zeit, ich kann aber nicht immer in meine Bastelwerkstatt gehen.
Das Bastelgeld will halt auch verdient werden .
Es soll prinzipiell ein Zweckmodell entstehen, der Bausatz enthält ja schon alles, was dazu notwendig ist.
Und ja, ein bischen werde ich den PC490 aufhübschen, soll ja auch mein Modell werden.
Die Farbe des Baggers steht auch schon fest, er wird weiß (unsere Firmenfarben grau/orange wurden vom Hersteller untersagt ).
Soweit die Vorrede.
Los gehts mit einigen Bildern, zuerst mal die Stahlteile des Unterwagens.
Die kommen jetzt gelötet statt geschweißt. Und sehen so klasse aus, dass mann sie gar nicht grundieren will:

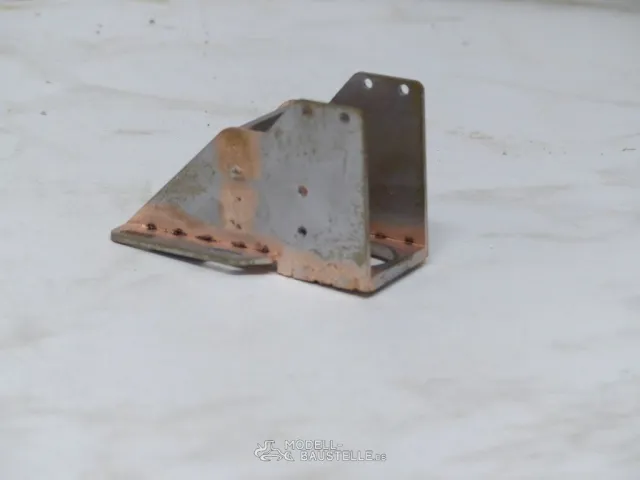

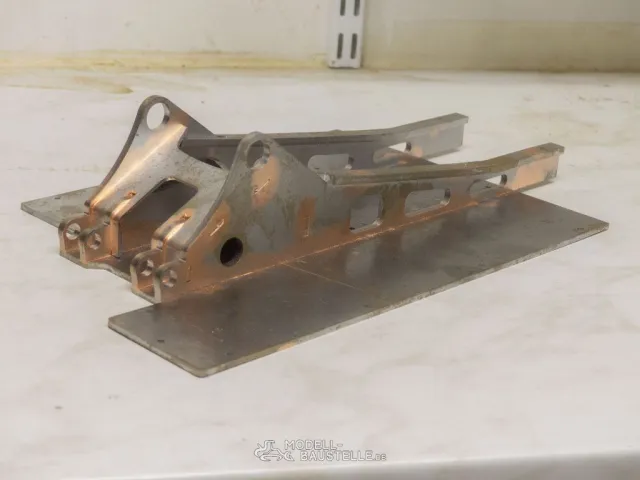

Der Oberwagen mit A-Bock und der Halter für den Schwenkantrieb

Ein Laufwerksschiff, das Rückrad des Baggers

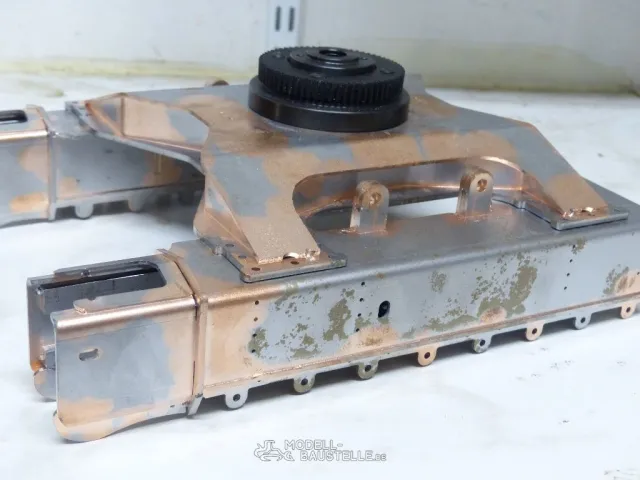

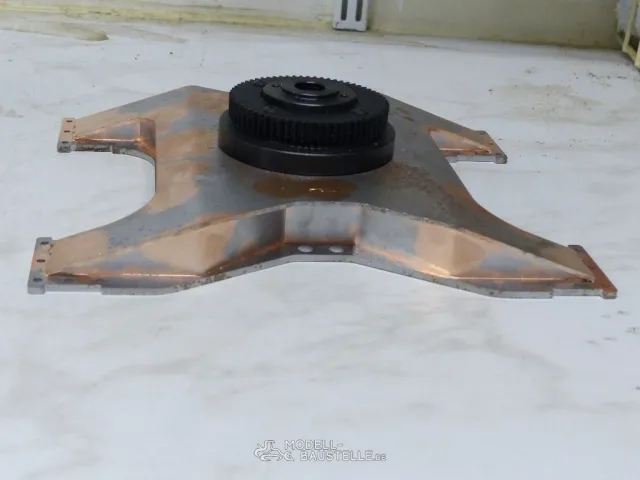

Der Unterwagen, der Drehkranz

ein paar Bilder gibts noch ...

und weiter gehts:

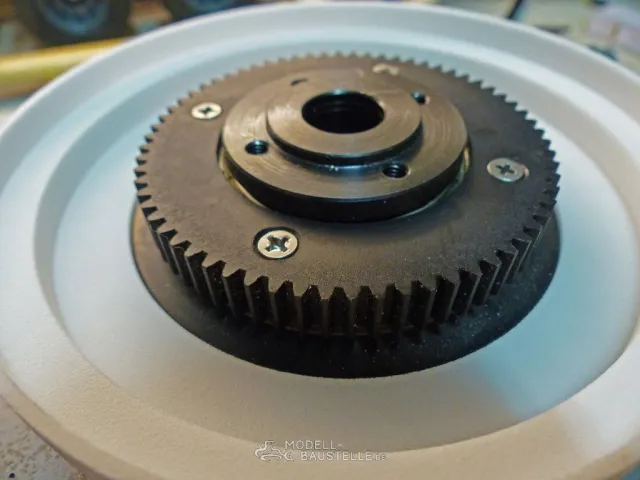

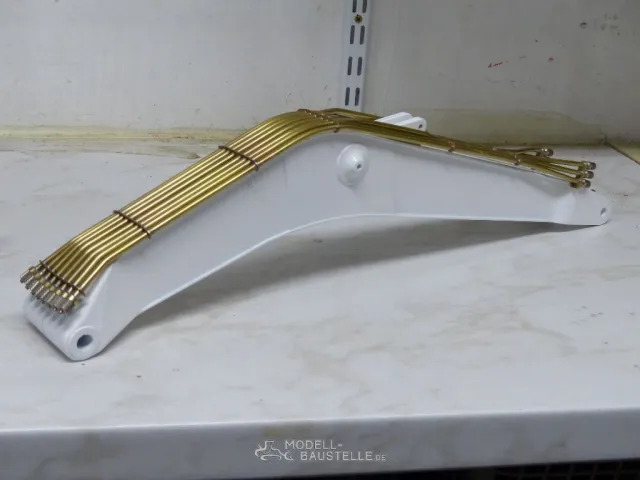

Der Drekhkranz im Detail, der Arm mit den fertigen Rohren, ich habe 2 Zusatzfunktionen

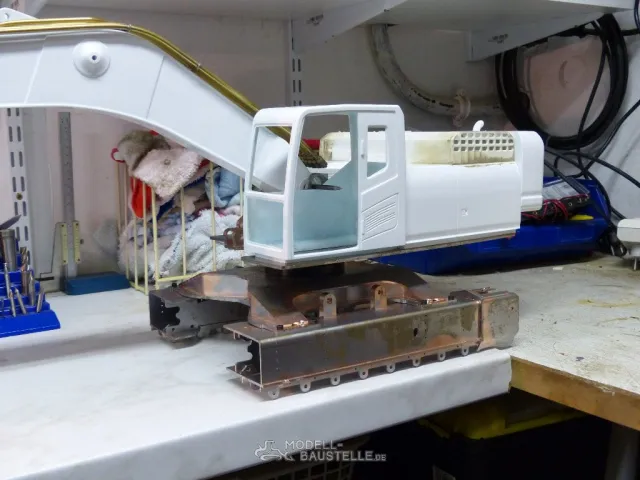

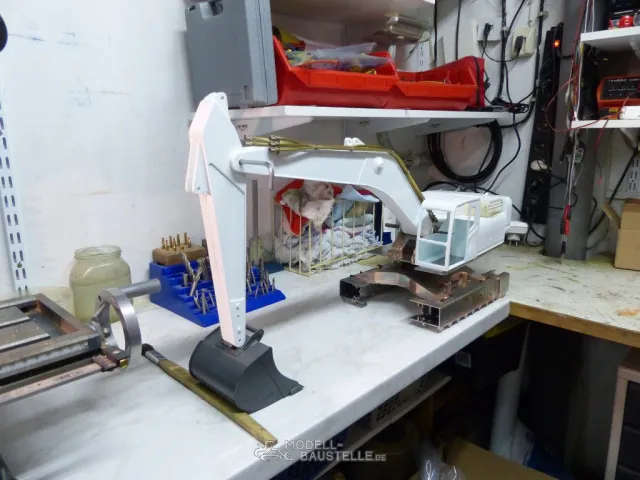

Ich kann's nicht lassen, so wird er mal ausehen

jetzt noch ein wenig Farbe drauf, schon fertig

Na ja, jetzt erst mal die Stahlteile bischen sauber machen und dann grundieren.
Sonst fangen sie halt doch das Rosten an.
Und dann muss ich alles wieder entrosten, keinen schöne Arbeit.

Bis dann,

Hallo Kevin,

Zitat von driver911

Was meinst du, wenn man alle teile bereits lackiert bekommt, ist es dan möglich den Bagger an nem langen Wochenende fertig zu stellen?

da fragst du was. Bei mir (und sicher vielen anderen auch) gehört das Bauen bereits zum Modellspaß
Ein "langes Wochenende" kann ausreichen, wenn du im Modellbau fit bist. Mit Hydraulik solltest du dich auch schon mal auskennen...
Wenn ich allerdings dran denke wie lange es dauert bis die ganze Elektrik fertig ist und mit der Funke alles stimmt, dann eher nicht.

Wenn deine Frage aber heißen soll, kann ich nach einem Bau-Wochenende schon mal im Bastelkeller probebaggern, dann würde ich schon ja sagen.
Ich würde so aber an dein Baggerprojekt mit so einer Zeitvorgabe aber nicht ran gehen. Wir sind ja nicht auf Arbeit .
Wer schnell macht, macht möglicherweise alles zweimal...

Deshalb: Jetzt schon mal die Vorfreude geniesen!
Und: In der Ruhe liegt die Kraft

Gruß

So Leute, es geht weiter.

Inzwischen habe ich die Stahlteile weitgehend gesäubert und grundiert.

Jetzt geht es schön nach Anleitung nach, zuerst das Laufwerk aufbauen.
Die beiden Laufwerksschiffe werden einfach mit Schrauben an das Grundkreuz angeschraubt.

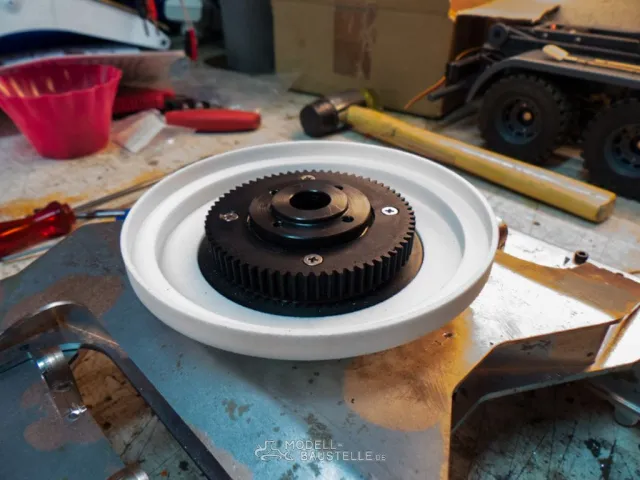

Die Bodenplatte an das Drehkranz angeschraubt.

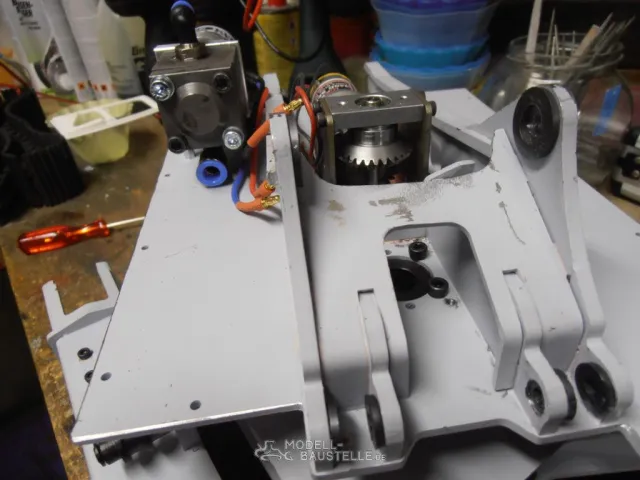

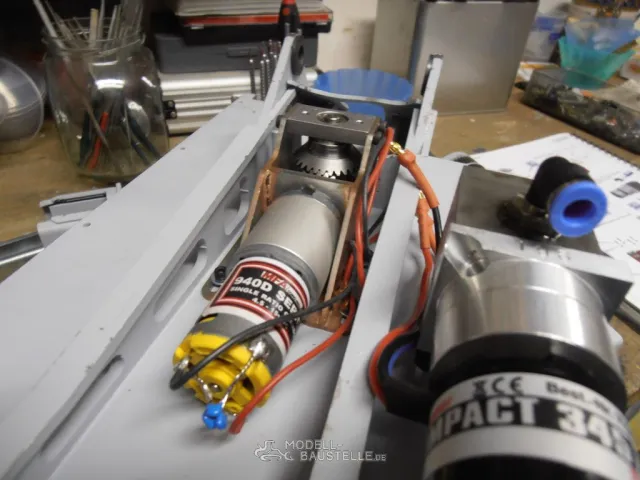

Dann schon mal die Pumpe und das Schwenkwerk ansetzen:

Von der anderen Seite sieht das dann so aus.

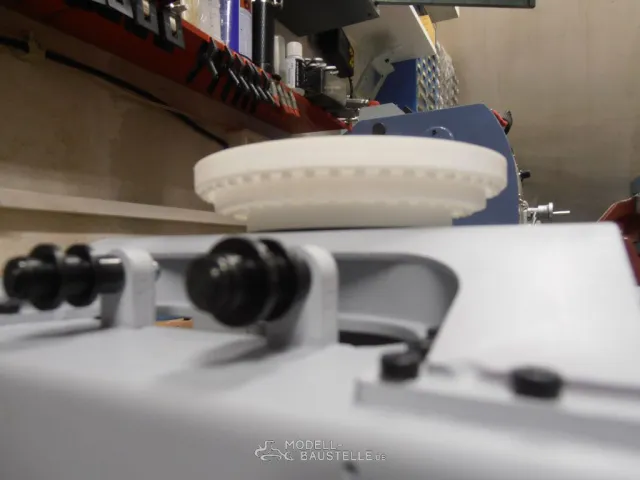

Der Drehkranz wird mit einem 3D Druckteil verkleidet, sieht prima aus!

Soweit ist das alles ganz einfach, alles passt prima, da muss gar nichts mehr nach gearbeitet werden.
Bis dann ...

Hier noch der kleine Bauabschnitt mit den Antrieben.

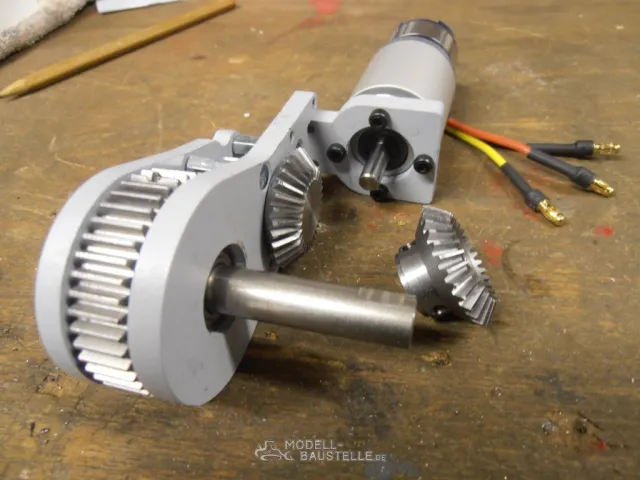

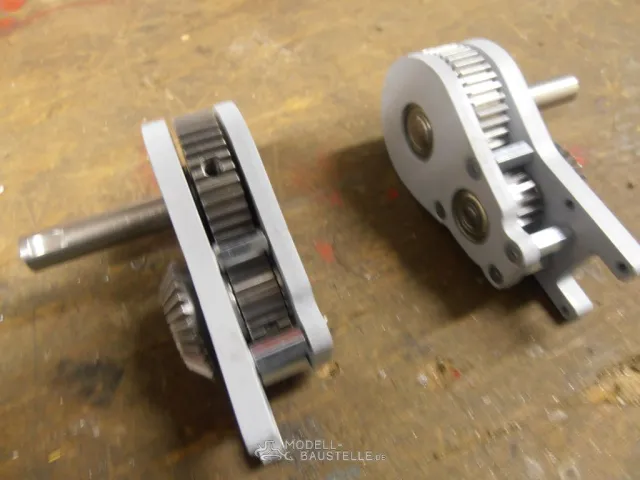

Zuerst mal die Getriebe zusammenbauen, alles Stahlteile, da geht wohl nichts kaputt

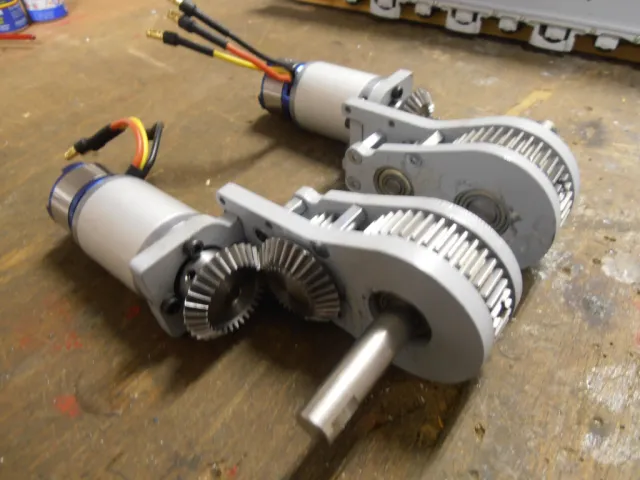

Dann die Motoren dran, Brusless mit Planetengetriebe, die hält dann nichts mehr auf!

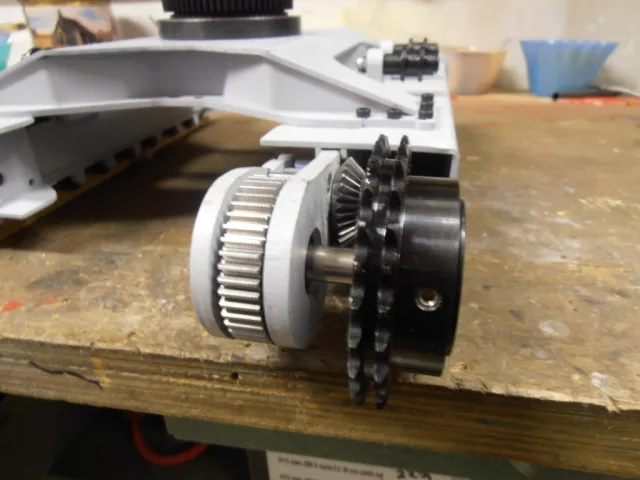

Der Turas wird erstmal provisorisch auf der Welle fest gemacht, der muss ja dann noch mit der Kette ausgerichtet werden:

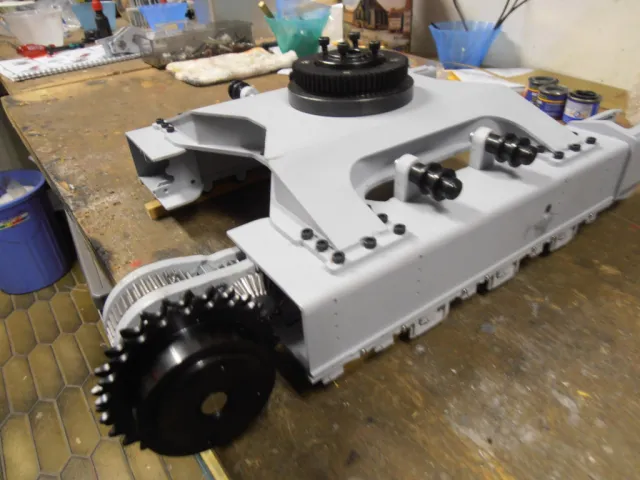

Insgesamt sieht das doch schon ganz gut aus, oder?

Jetzt sollten so langsam die bestellten Regler wieder lieferbar sein, ich nehme 2 Robbe Roxxy 903 für die Fahrmotoren
und den Roxxy 930 für den Pumpenantrieb.
Mit diesen Reglern haben wir gute Erfahrungen gemacht, diese Kombination läuft schon sehr erfolgreich in Daniels Liebherr 944 von Premacon.

Apropo Premacon und Daniel:
Daniel hat ja liebenswerter weise eine Menge an Löffeln und hydraulischen Anbauteilen für seinen 944er gekauft.
Die sind alle mit dem Premacon Schnellwechselsystem (System Lehnhoff) versehen.
Was liegt also näher, diese System auch an meinen Komatsu zu bauen und die vorhandenen Löffel und (teuren) Anbeuteile mit zu benutzen?
Wozu sind wir denn eine Familie
Und: billiger komme ich an solche Sachen wirklich nicht ran
Ihr seht, es gibt ja noch so einiges an Vorarbeiten, bevor der erste Motor brummen soll ..

Ich melde mich wieder ...

Hallo Kevin,

da hast Du etwas zu viel gelesen, von einem hydraulischen Schnellwechsler war nicht die Rede.

Zitat von driver911

Hydraulischem Schnellwechsler

Ich will/werde einen Lehnhoff System wechsler bauen, damit die schönen Anbauteile von Daniel's Liebherr 944 genutzt werden können.
Ja, den Bau werde ich dokumentieren.

Ob es dann mal einen hydraulischen geben wird, weiß nur der Modellbaugott

Gruß

Hallo Michl,

nichts wie her mit den Bildern

Hydraulisch wäre ja schon toll, auch bei meinem.

Gruß Uli
