Eigenbau Volvo L120H

Hallo Zusammen,

ich möchte euch unser Projekt vorstellen. Es soll ein Volvo Radlader im Maßstab 1:14 entstehen.

Eine grobe Vorlage nehmen wir uns aus Cults-3D. Hier gibt es einen Radlader, der dem Volvo nachempfunden wurde. Davon möchten wir Teile, wie die Kabine, Motorabdeckung und Schutzbleche verwenden und 3d-drucken.

Das Fahrwerk und das Hubgerüst werden aus Alublechen gefertigt.

Zuerst beschäftigen wir uns mit der Kabine. Hier war ich nicht ganz zufrieden mit dem Sitz. Ich habe hier eine Federung für den Sitz gedruckt und ihn mit Armlehnen und Joysticks ausgestattet. Ein neues Lenkrad hat der Bagger auch erhalten.

So sieht der neue Sitz mit den Extras aus:

Die Kabine haben wir auch schon gedruckt. Nun muss alles noch geschliffen werden. Danach wird es mit Spritzspachtel behandelt und lackiert.

Als nächstes soll die Motorabdeckung entstehen, mal schauen wie lange die beim Drucken braucht.

Viele Grüße

Robin

Guten Tag Zusammen,

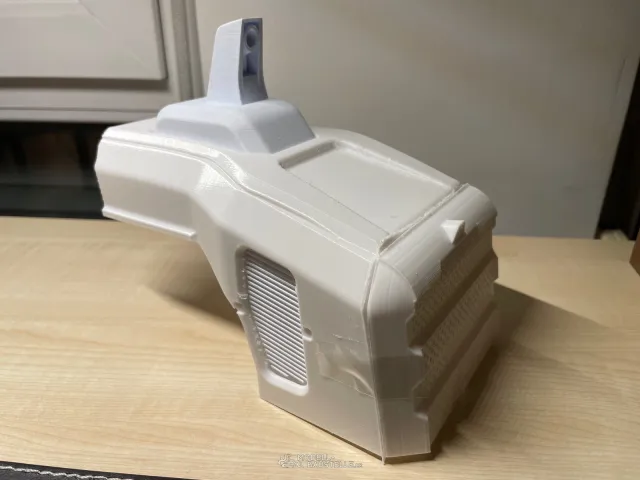

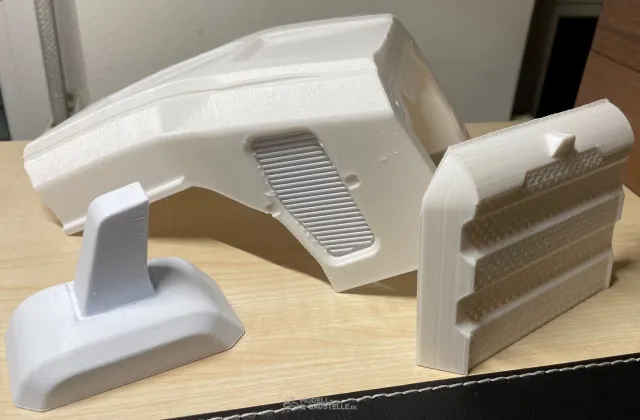

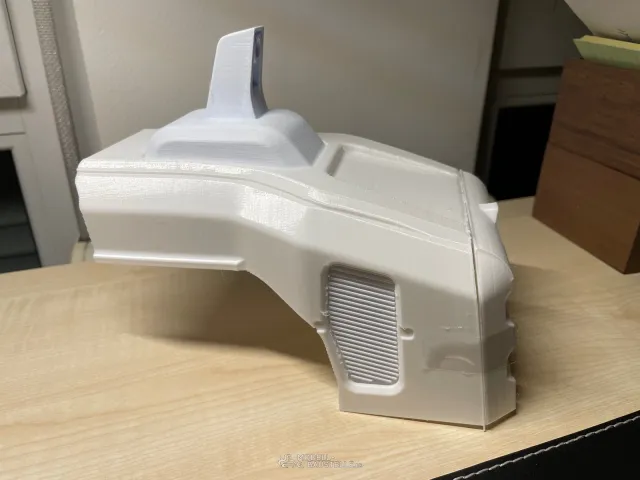

nach insgesamt 19 Stunden im Drucker sind die Motorabdeckung und der Auspuff endlich fertig gedruckt . Alles ist voll gedruckt worden.

Für den ersten Eindruck gibt es hier die ersten Bilder.

Guten Abend Zusammen,

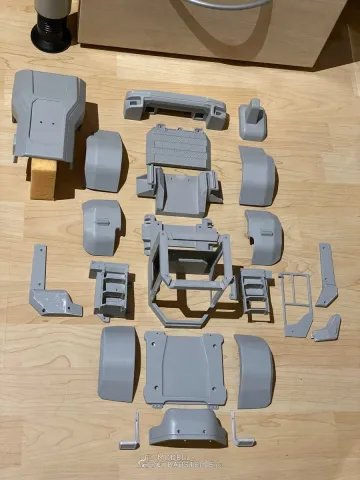

der 3D-Drucker war fleißig. Das sind nun alle Teile die wir vom Radlader gedruckt haben. Die nächsten Teile für das Fahrgestell werden gefräst.

Die Teile wurden nun mit Spritzspachtel besprüht und anschließend geschliffen. Das war schon ein aufwendiger Vorgang. Wir haben ihn 3x wiederholt, um ein schönes Ergebnis zu erzielen.

Hallo Finn

danke für den netten Kommentar. Ich finde die Baugröße auch optimal für Großbaustellen. Größere Maschinen sieht man schon öfters dann im Steinbruch.

Aktuell sind wir am fertigstellen der Kabine, hier werden dann die nächsten Bilder demnächst folgen.

Viele Grüße Robin

Hallo Zusammen,

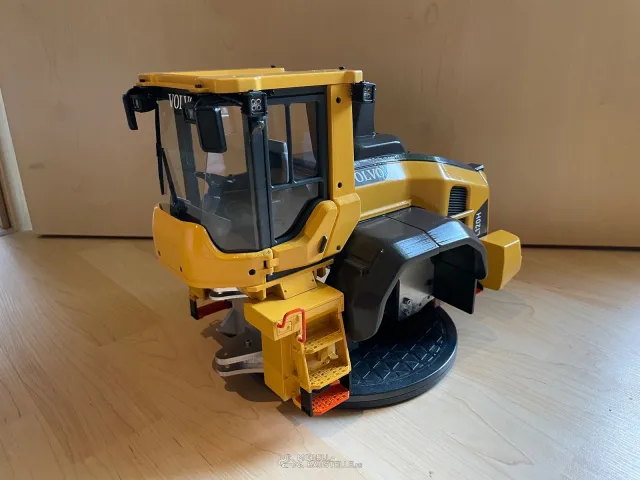

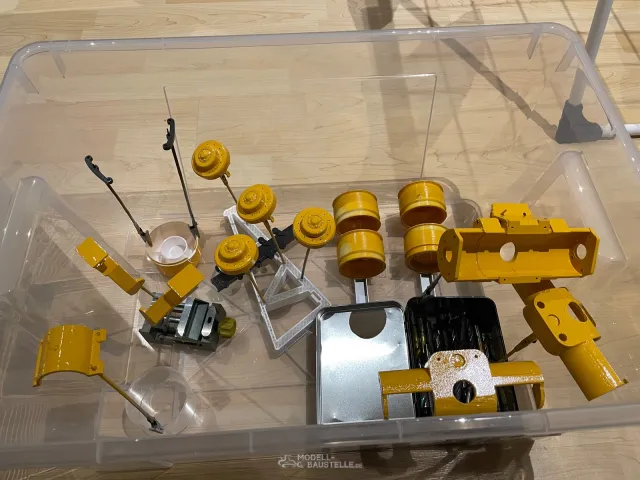

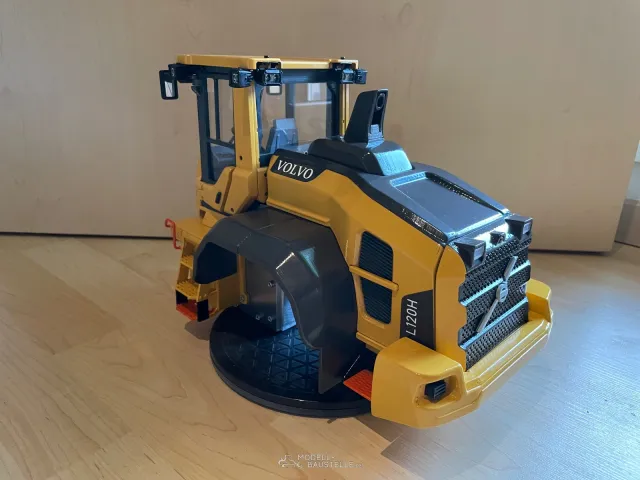

mittlerweile sind, bis auf die Motorabdeckung, alle 3D-Druck-Teile lackiert worden. Hier haben wir die Volvo-Farben beibehalten. Das Ergebnis kann sich sehen lassen.

Der Schriftzug an der Kabine wird noch durch einen Kleineren getauscht.

Damit der Fahrer auch bei Nachtarbeiten eine gute Übersicht behält, haben wir eine Innenraumbeleuchtung mit eingebaut.

Hierzu hat die Kabine einen Doppelboden unter dem Dach bekommen.

Als nächstes werden die Alu-Teile gefertigt, diese sind auch schon beim Fräsen. Hierbei entstehen die Teile des Radladers, die stärker in Anspruch genommen werden. Einige Teile werden dabei in Sandwich-Bauweise verbaut und andere wiederum werden komplett aus einem Block gefräst, wie zum Beispiel die Knickgelenke.

Viele Grüße

Robin

Guten Abend Zusammen,

es gibt Neuigkeiten von meinem Radlader.

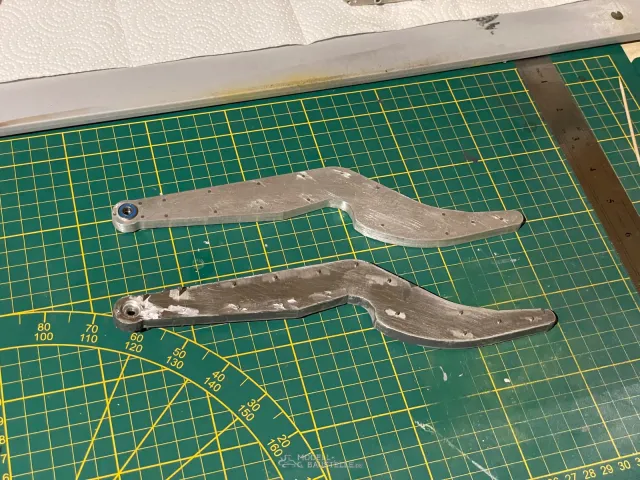

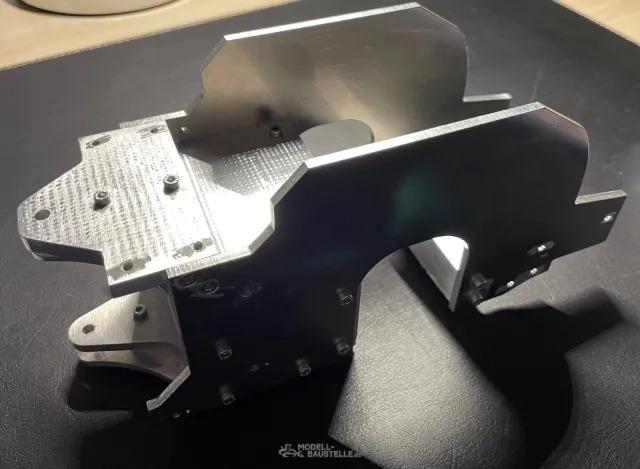

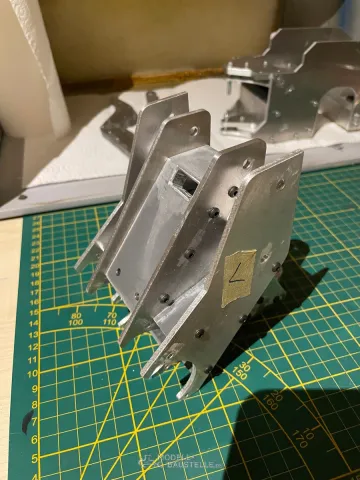

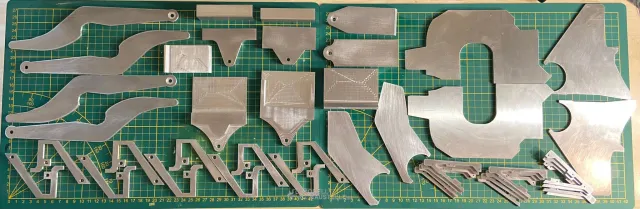

Die Alu-Teile sind vom Fräsen gekommen und der hintere Teil des Radladers wurde verschraubt. Zunächst werden alle Alu-Teile verschraubt und evtl. noch Anpassungen vorgenommen. Wenn dann alles passt, werden diese noch lackiert.

Anbei ein Video, indem das Verschrauben dargestellt ist. RC wheel loader Volvo L120H 3D/Alu chassis

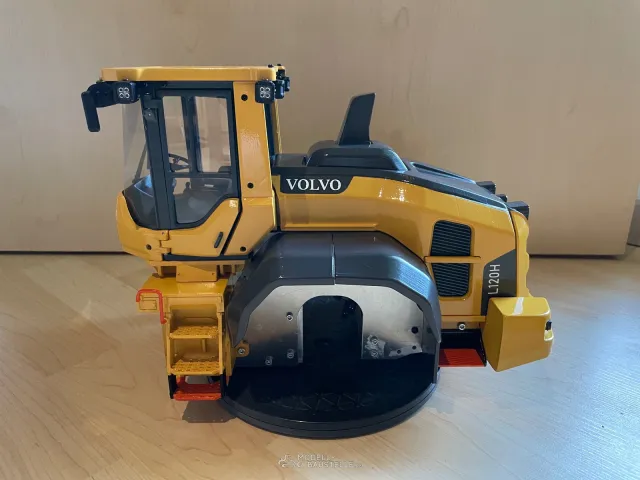

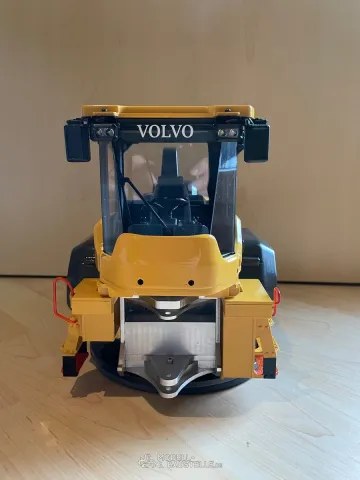

Die Kabine wurde ebenfalls weiter bearbeitet, diese hat nun die Arbeitsscheinwerfer erhalten. Mit den Seitenstrahlern ist auch bei Nacht ein sicheres Arbeiten auf der Baustelle gewährleistet.Hier fehlt nur noch die Rundumleuchte..

Die 3D-Druck Teile haben auch neue Aufkleber bekommen, da die Alten mir persönlich zu große waren.

Viele Grüße

Robin

Guten Abend Zusammen,

vielen Dank für eure tollen Reaktionen, schön dass unser Projekt euch gefällt.

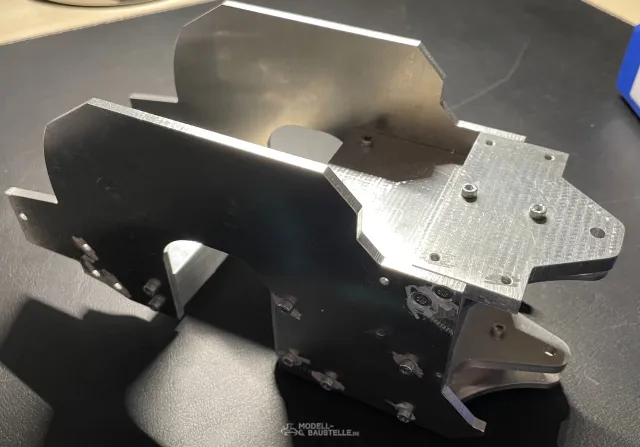

Mittlerweile wurde der Vorderteil des Radlader zusammen gebaut. Da die Sandwichbauweise an manchen Stellen zum Einsatz kommt, wurden die Sichtflächen gut gespachtelt.

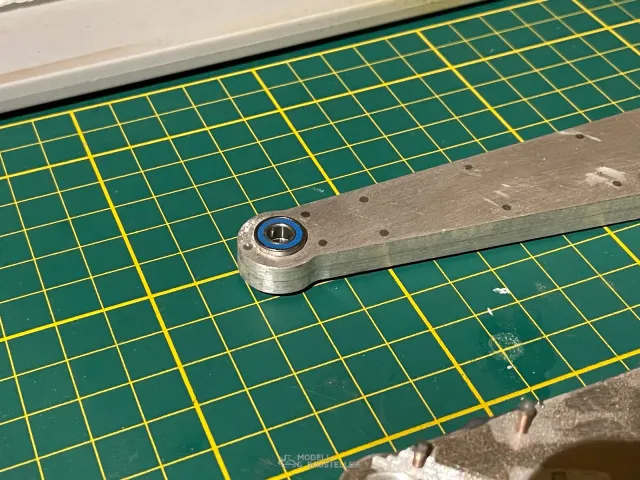

Der Hubarm wird hierbei mit Kugellagern versehen, schon beim Fräsen wurden hier Aussparungen vorgenommen.

Es wurden auch die Motorhalterungen für den direkten Antrieb 3D gedruckt. Da die Felgen auch sehr stabil aus dem Drucker gekommen sind, werden wir diese verwenden. Damit wir hier ein zusätzliches Gewicht erzielen können, werden wir die Reifen mit Blei bestücken.

Viele Grüße

Robin

Hi Damian,

hierbei handelt es sich um PETG. Mit den richtigen Druckereinstellungen bekommt man auch einen sehr sauberen und feinen Druck hin.

Viele Grüße

Robin

Hi Markus,

danke. Den Auspuff habe ich nicht selber konstruieren müssen, der war schon in der Datei von Cults 3D dabei.

Aber wenn ich ihn selber konstruieren hätte müssen, dann hätte ich ihn erst von der Seite als Skizze gezeichnet, extrudiert und dann Innen ausgehöhlt. Dann hättest du schon die Verblendung.

Den Auspuff kann man erst als Skizze zeichnen, dann als Volumenkörper mit der Funktion Leitung erweitern und dann Bohrungen für Innen vornehmen. Die Skizze zeichnest du nur mit einem Strich das reicht auch schon, daraus lässt sich dann die Leitung erstellen.

Ich hoffe das hilft dir weiter.

Viele Grüße

Robin

Hallo Zusammen,

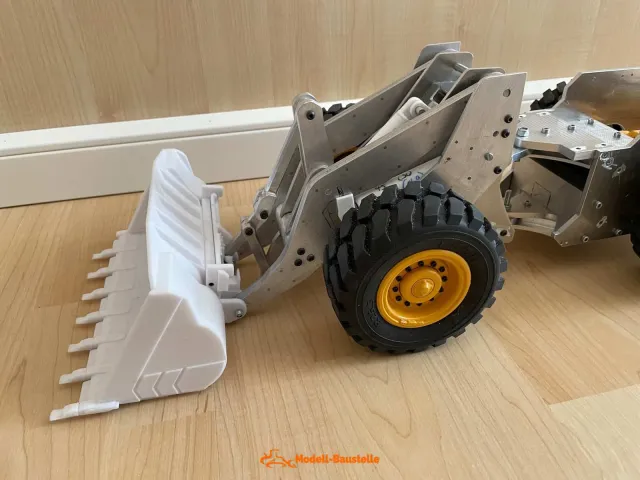

hier ein kurzes Update zum Radlader. Mittlerweile haben wir den vorderen Teil zusammen gebaut. Die letzten Teile wurden noch fertig gefräst.

Räder und Motoren wurden ebenfalls montiert und haben sich bei einer Testfahrt gut bewährt.

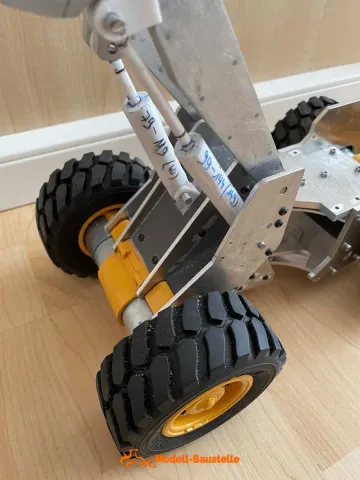

Aktuell planen wir die Hydraulik und die Größen für die Zylinder. Damit wir hier einen Anhaltspunkt haben, wurden Attrappen gedruckt und nun wird probiert, bis die passenden Größen gefunden wurden, damit die Kinematik stimmt.

Viele Grüße

Robin

Hallo Modellbaufreunde,

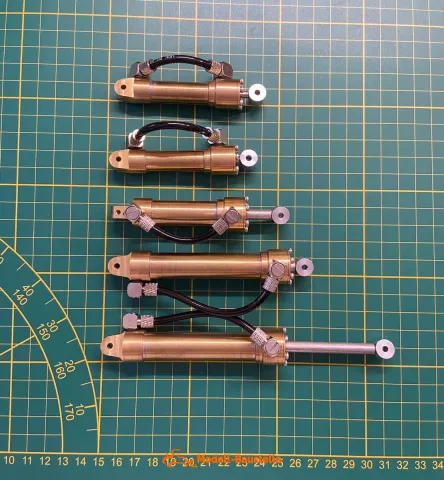

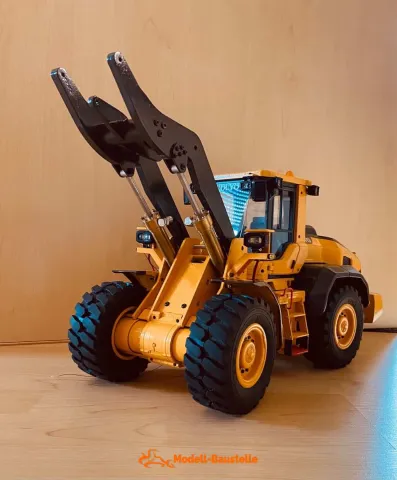

es hat sich ein wenig am Radlader getan. Die Attrappezylinder konnten nun durch hydraulische Zylinder ausgetauscht werden.

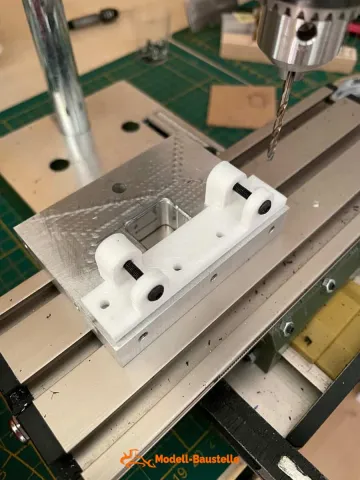

Für die Lenkung musste noch eine passende Halterung konstruiert werden. Diese wurde schnell mal 3D-gedruckt. Hier werden die Lenkzylinder montiert.

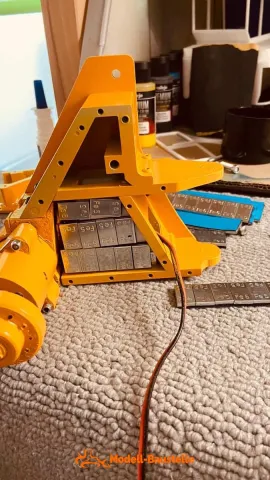

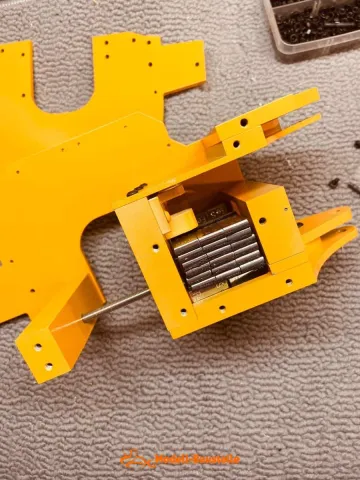

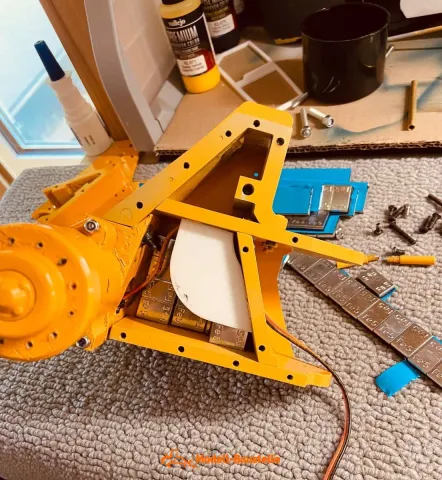

Damit der Radlader einen besseren Grip bekommt, wurden vorhandene Lufträume für Gewichte verwendet.

Die Hydraulikschläuche werden im Inneren des Radladers ein paar Bögen machen müssen. Damit es dabei zu keinen Knicken kommt, wurde eine Schlauchleitung gedruckt.

Als nächstes wird noch die Hydraulikpumpe verbaut und einige Lackierarbeiten umgesetzt.

Viele Grüße

Robin
