Langendorf Flatliner SB15 Innentieflader

Nachdem es für den Lkw mit Ladekran auch eine Aufgabe braucht, steht das nächste Projekt bereits an. Ich habe jetzt zuletzt viel für andere gemacht, da macht ein bisschen Konstruktionsarbeit in eigener Sache auch einmal wieder Spaß.

So soll das ganze am Ende aussehen:
Langendorf Produktbroschüre

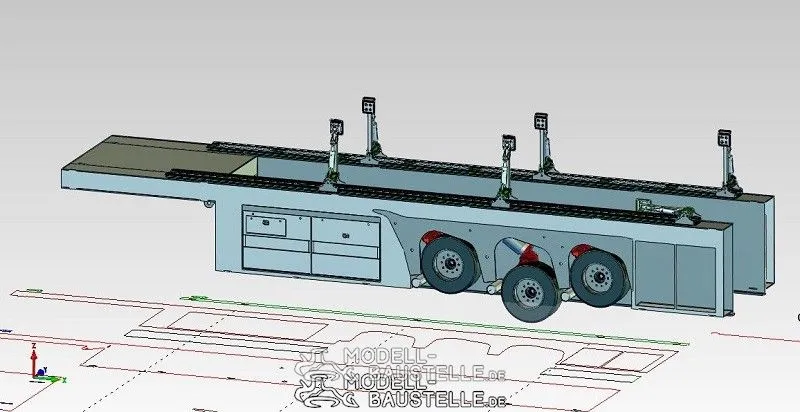

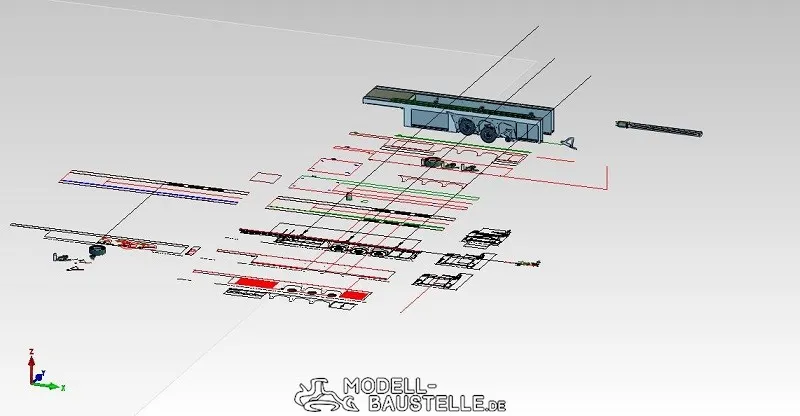

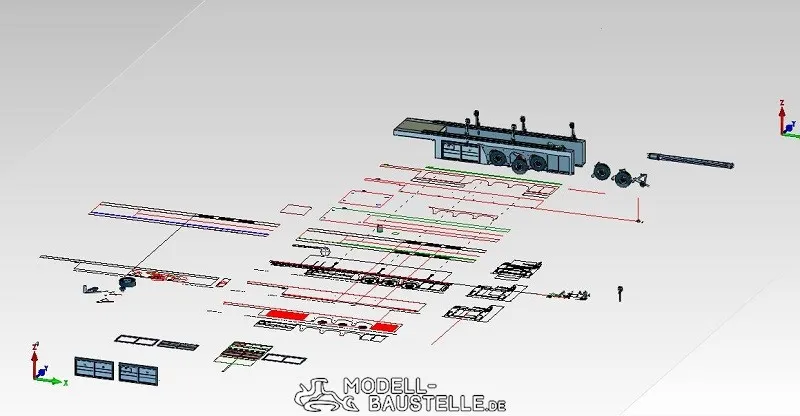

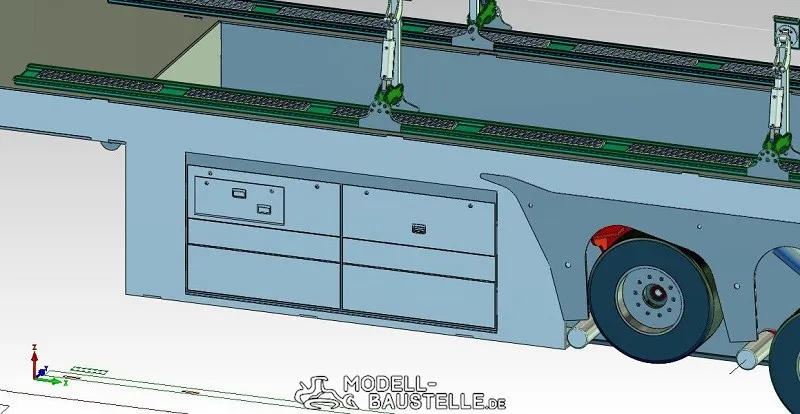

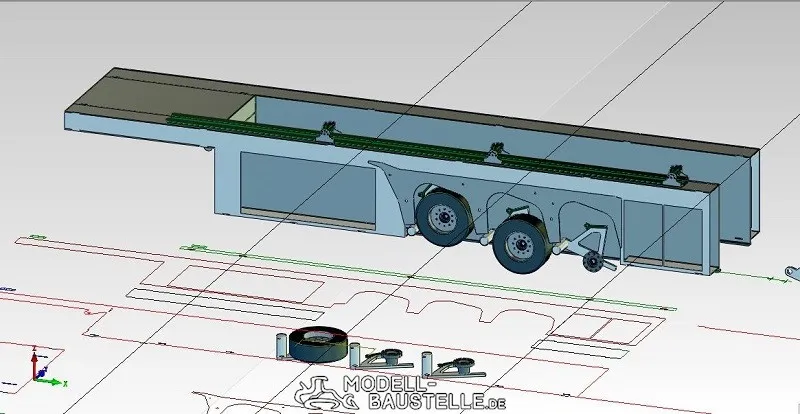

Und hier die ersten Zeichenarbeiten:

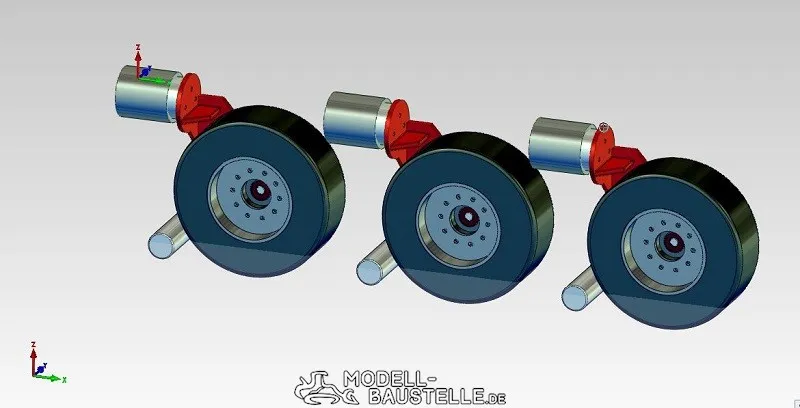

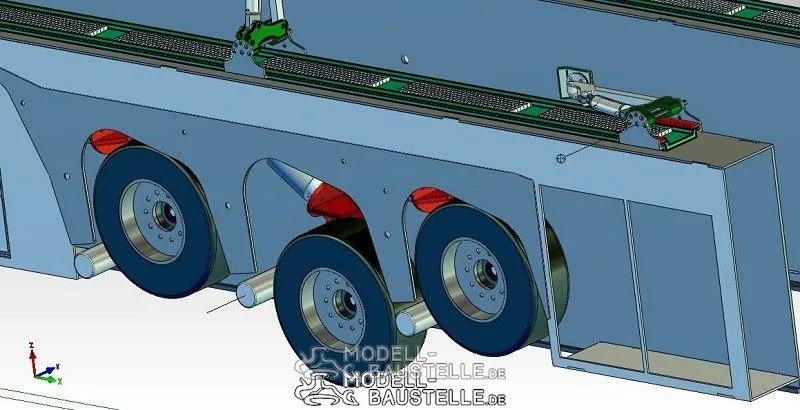

Das Bild zeigt noch eine Variante mit Hydraulischer Federung, es wird aber ein Kombination aus Verstellwerk und den neuen Luftfederattrappen von comvec werden:

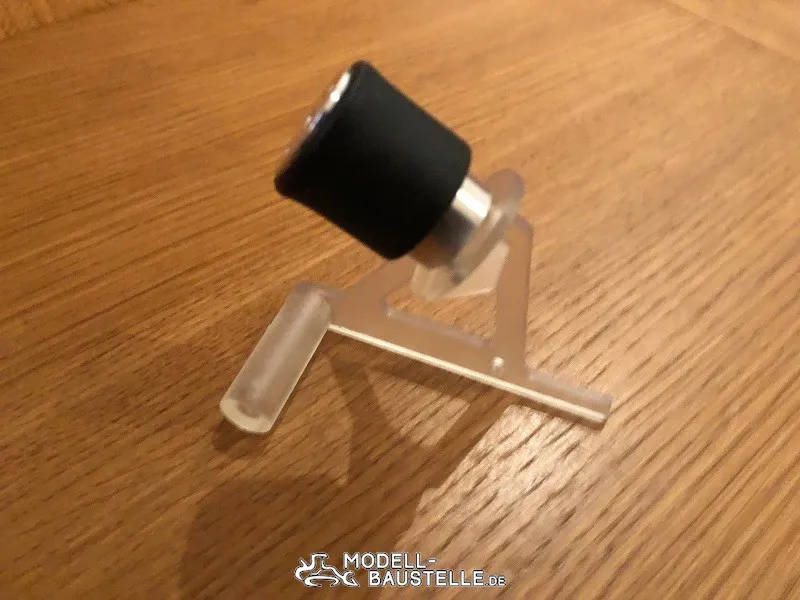

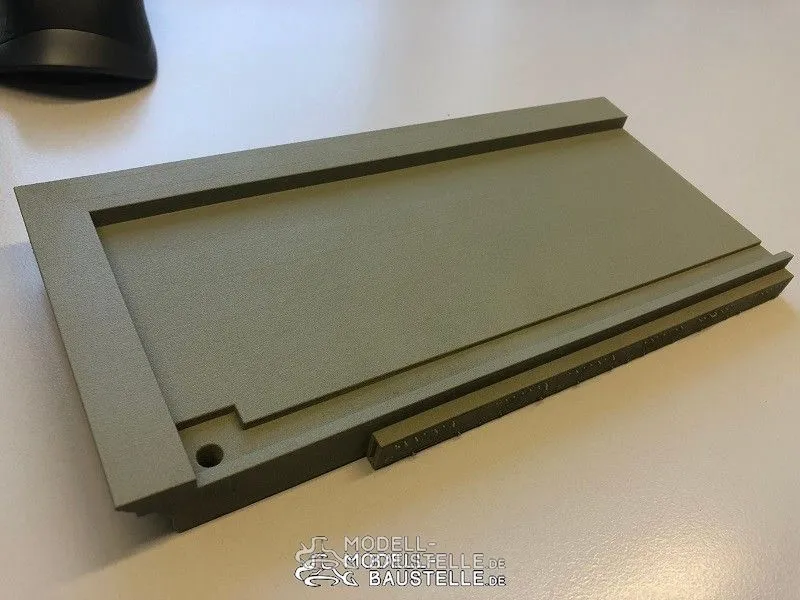

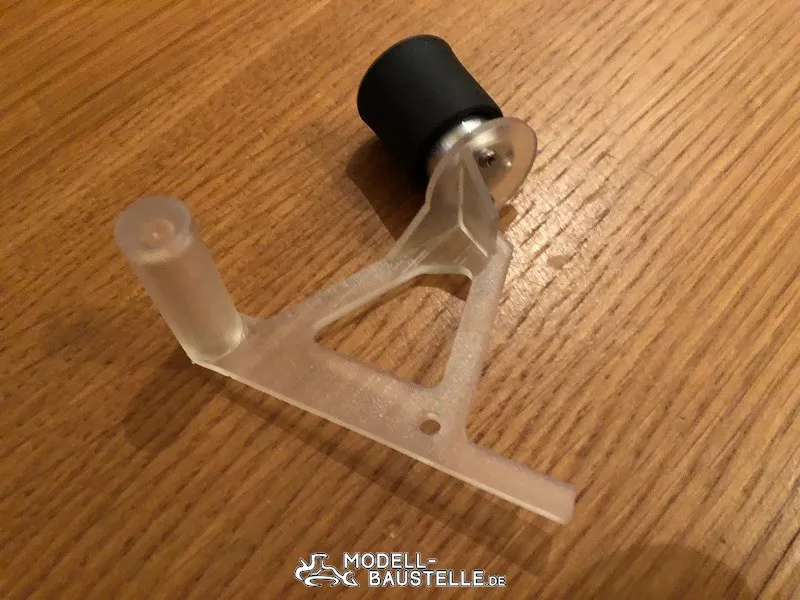

Hier auch schin einmal die ersten Testteile:

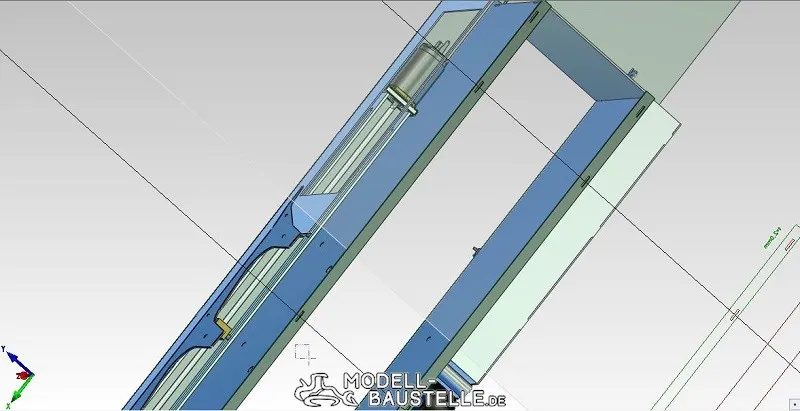

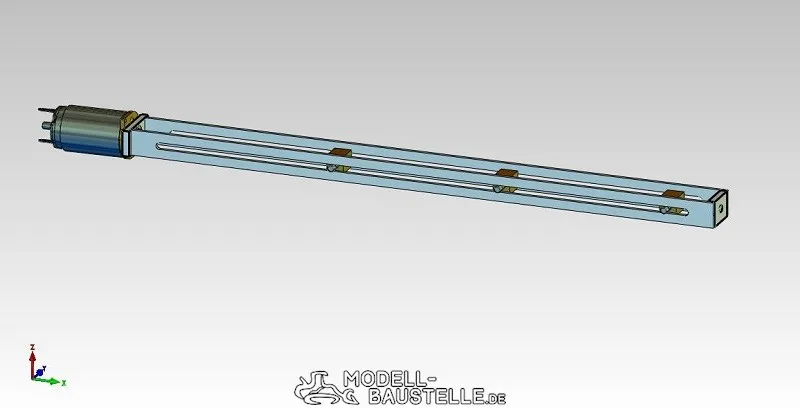

Ich möchte die Auflager der Schwingen mit einer Art Spindel verstellen,

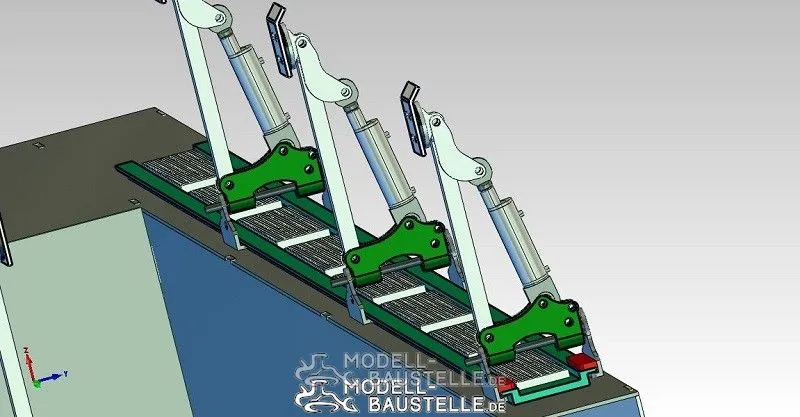

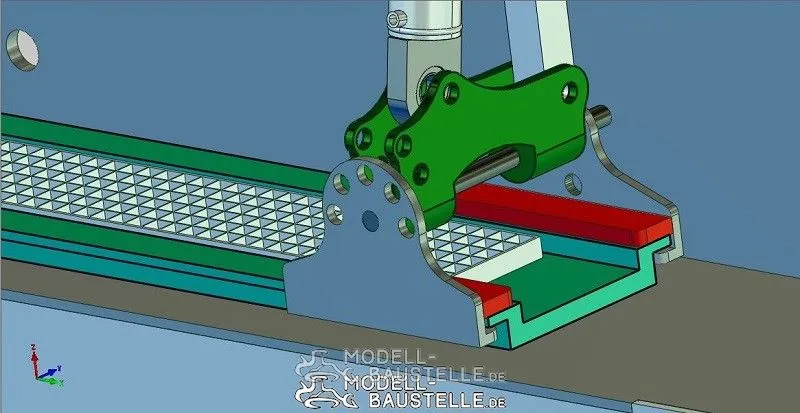

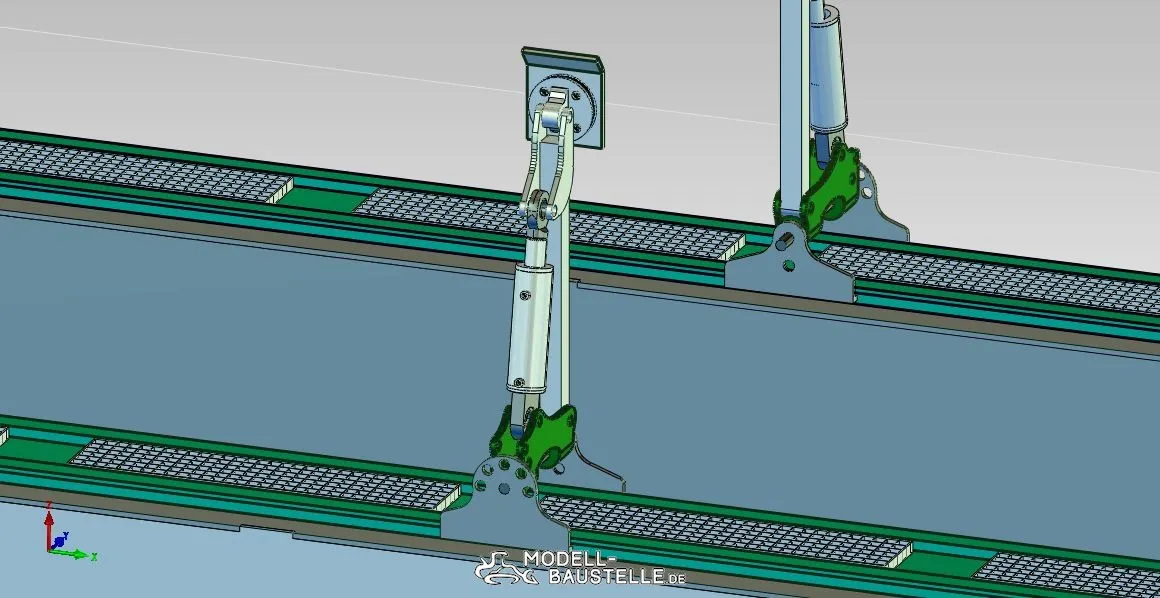

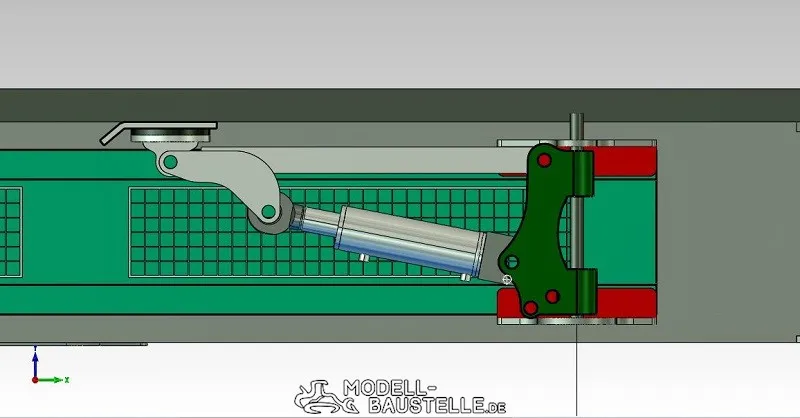

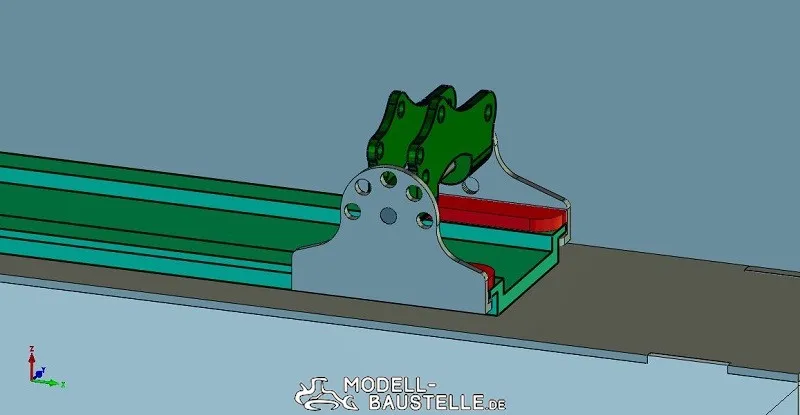

Ein paar Details sind auch schon gezeichnet. Ob ich hier wirklich die "hydraulische Funktion" der Sicherungspratzen umsetze weiß ich noch nicht. Das Auflager wird gesintert.

Grüße
Ulrich

Nächste Woche kommt der erste Testsatz Blechteile, dann steht er schonmal auf eigenen Rädern

So, gestern kamen die Laserteile für den Antrieb. Ich kann zwar erst am
Wochenende testen, aber anbei schon einmal ein paar lose gesteckte
Bilder...

Geplant ist es das jeweilige Auflager der Schwinge linear zu
verschieben. Lieder können so nur alle drei Räder gleichermaßen gehoben
werden.

Der Motor ist sicher zu schwach und soll nur für die Trockenübungen
dienen. Erst wenn die Geometrie funktioniert investiere ich in einen
Faulhaber.

Die M6 Welle läuft in vier Kugellagern, die Kupplung zum Motor muss ich eben heute noch drehen.

...

...

Im Endzustand werde ich statt den Gleitnuten wahrscheinlich je Seite
eine M3 mit einem Kugellager d3/6 in den Rahmen laufen lassen

Und das besser passende Zugfahrzeug habe ich bei KLeinanzeigen gekauft. Der wird dann halt noch typisch Grün/Schwarz:

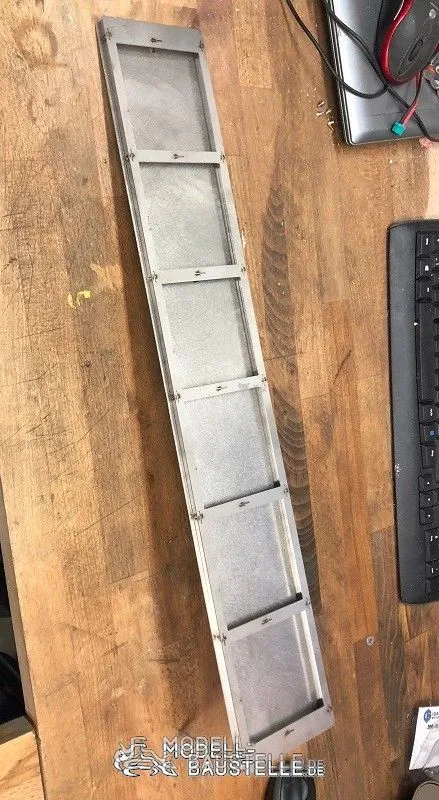

ier einmal die ersten Bilder vom groben Rohbau. Er ist nur einmal
zusammen geheftet um die Funktion prüfen zu können. Es geht jetzt nach
und nach vom Groben ins Feine...

Die Räder kommen noch weiter rein. Später wird ein Roh d6 eingeschweißt
und der Achskörper mit einer Madenschraube gesichert. Jetzt auf die
Schnelle war halt eine Schraube mit Mutter einfacher...

Diese Teile werden zum Schluß aus Metall gesintert bzw. aus Messing gegossen.

Ich hoffe, dass er sich am Wochenende auf eigenen Rädern halten kann...
Grüße
Ulrich

Danke Jungs,
viel ging die Woche leider nicht voran.

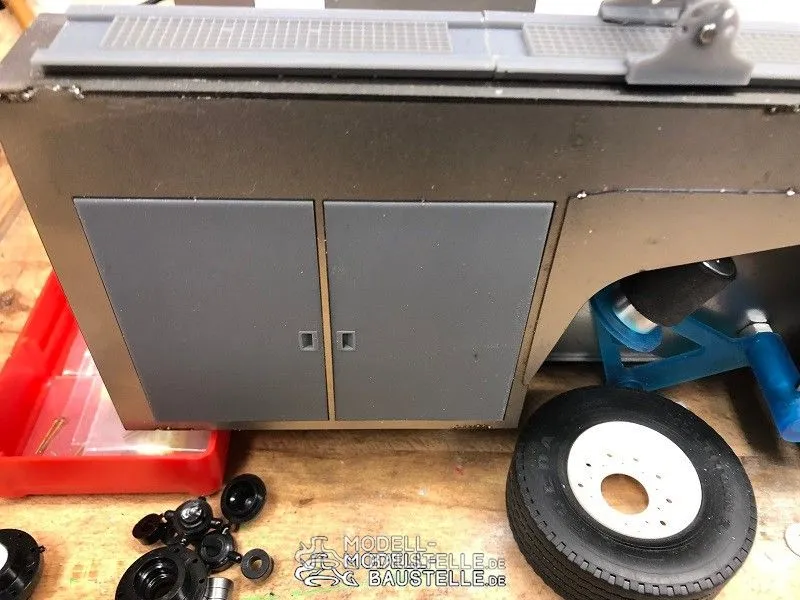

Türen hinten:

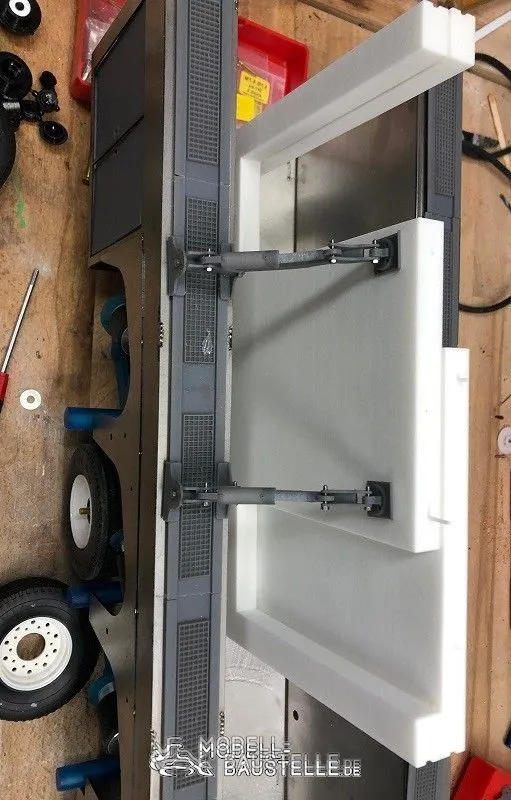

Erste Palette:

Erste Ladung:

Da müssen die Anschlussbewehrungen noch ergänzt werden, das hat der Drucker nicht geschafft...

Jetzt ist erstmal ein wenig Urlaub, da geht sicher mehr voran.
Frohes Fest
Grüße
Ulrich
